Miksi kupariydinpiirilevy on ensisijainen valinta suurtehoelektroniikkaan?
Johdanto: Circuit Carrierista ydinsuorituskykykomponenttiin
Nykypäivän maailmassa, jossa tehotiheys kasvaa jatkuvasti ja miniatyrisointitrendit, piirilevyt eivät ole enää vain "piirin kantoaaltoja", vaan ydinkomponentteja, jotka vaikuttavat suoraan lämmönpoistotehokkuuteen, järjestelmän vakauteen ja tuotteen käyttöikään. Erityisesti uusissa energiaajoneuvoissa, teollisuusvirtalähteissä, LED-valaistuksessa ja huippuluokan viestintälaitteissa perinteiset FR-4-substraatit paljastavat yhä enemmän lämpörajoituksensa.
Se on tätä teknistä taustaa vasten Kupariydinpiirilevy on tullut suosituin valinta yhä useammalle insinöörille, jotka haluavat parempaa luotettavuutta ja suorituskykyä.
I. Kupariydinpiirilevyn olemus: enemmän kuin vain "korvaaminen kuparilla"

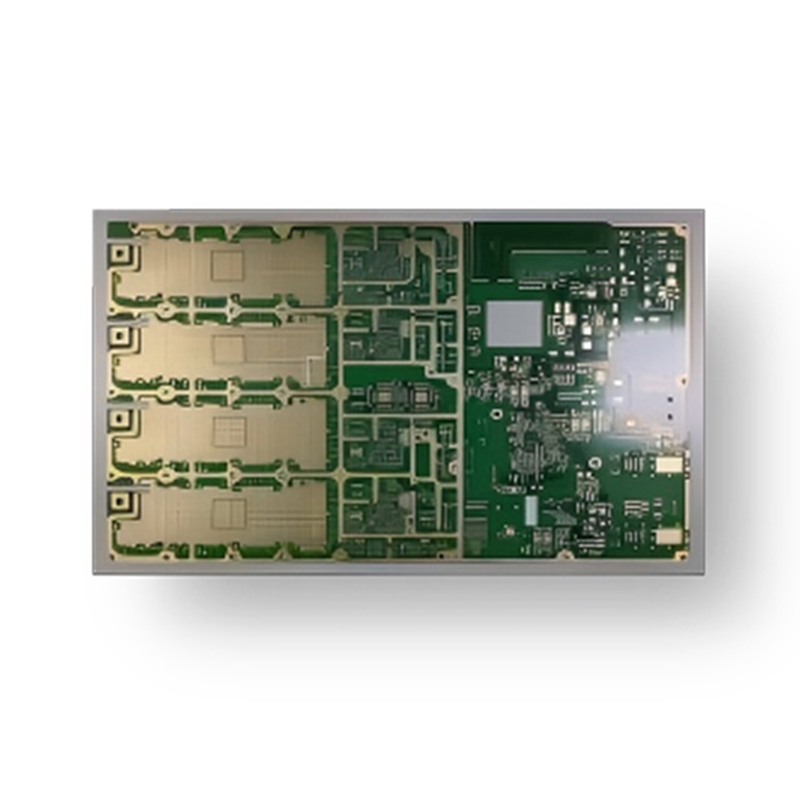

Copper Core PCB on tyypillinen metalliytiminen painettu piirilevy (MCPCB). Toisin kuin tavalliset alumiinisubstraatit, sen ydinkerros käyttää erittäin puhdasta kuparia, mikä tarjoaa huomattavasti paremman lämmönjohtavuuden ja sähköisen vakauden.
Kupariydinpiirilevyn perusrakenne
- Kuparipohjakerros : Vastaa nopeasta lämmönpoistosta ja vahvasta mekaanisesta tuesta.
- Korkean lämmönjohtavuuden omaava dielektrinen kerros : Siirtää lämpöä tehokkaasti säilyttäen korkean jännitevastuksen.
- Piiri kuparikalvokerros : Mahdollistaa vakaan signaalin ja tehonsiirron.
Suuritehoisissa sovelluksissa mitä lyhyempi lämmönsiirtoreitti komponenteista → kuparikalvo → dielektrinen kerros → kuparipohja → lämmönpoistojärjestelmä, sitä parempi on järjestelmän yleinen luotettavuus. Kuparialustat tarjoavat luonnollisen edun tässä suhteessa.
II. Miksi kupariydinpiirilevyä pidetään "äärimmäisenä ratkaisuna" suuritehoisille malleille?
1. Lämmönjohtavuuden perusero
Kuparin lämmönjohtavuus on noin 390–400 W/m·K , ylittää huomattavasti alumiinin (noin 200 W/m·K) ja FR-4:n (alle 1 W/m·K). Samanlaisissa olosuhteissa kuparialustat haihduttavat lämpöä nopeammin ja tasaisemmin, mikä estää tehokkaasti paikallisia kuumia pisteitä.
2. Vahvempi virransiirtokyky ja iskunkestävyys
Kuparisubstraatteja yhdistetään usein paksu kuparitekniikka (2 unssia–10 unssia tai enemmän) . Tämä tekee niistä ihanteellisia suurvirta- ja korkeapulssisiin sovelluksiin, mikä vähentää merkittävästi linjan lämpötilan nousua, sähköhäviöitä ja vikariskiä.
3. Korkea luotettavuus ankarissa ympäristöissä
Olosuhteissa, kuten korkeissa lämpötiloissa, voimakkaassa tärinässä ja toistuvissa lämpöjaksoissa, kuparialustat osoittavat ylivoimaista mekaanista lujuutta ja lämpöstabiilisuutta. Siksi niitä käytetään laajasti autojen elektroniikka ja teollisuuden ohjausjärjestelmät .
III. Yleisten sovellusskenaarioiden syvällinen analyysi
- Uusia energiaajoneuvoja : Moottorikäytöt, elektroniset ohjausyksiköt (ECU), sisäiset latausmoduulit.
- Teollisuuden virtalähteet ja invertterit : IGBT- ja MOSFET-tehomoduulit.
- Tehokas LED-valaistus : Katuvalaistus, näyttämövalaistus, puutarhavalaistus.
- Viestintä- ja palvelinlaitteet : Tehovahvistimet ja kriittiset lämmönhallintalevyt.
- Sotilaallinen ja erittäin luotettava elektroniikka : Sovellukset, joissa on erittäin korkeat vaatimukset käyttöiän ja toiminnan vakauden suhteen.
Missä tahansa lämmön hajoaminen ja nykyinen kapasiteetti suunnittelun pullonkauloja, kupariydinpiirilevyt ovat usein tehokkain ja luotettavin ratkaisu.
IV. Todellisia teknisiä haasteita kupariydinpiirilevyjen valmistuksessa
1. Paksun kuparin etsaus ja viivan leveyden säätö
Kun kuparin paksuus kasvaa, etsaus vaikeutuu. Tarkkojen linjaleveyksien säilyttäminen ja alileikkauksen estäminen vaatii kehittyneitä laitteita ja hyvin kontrolloituja prosesseja.
2. Dielektrisen kerroksen suoritustasapaino
Dielektrisen kerroksen tulee samanaikaisesti tarjota korkea lämmönjohtavuus , korkea jännitevastus , ja pieni dielektrinen häviö . Tämä asettaa tiukat vaatimukset materiaalin valinnalle ja laminointiteknologialle.
3. Lämpöjännitys ja vääntymisen hallinta
Merkittävät erot lämpölaajenemiskertoimissa kuparin ja eristemateriaalien välillä voivat johtaa vääntymiseen tai delaminaatioon toistuvan lämpösyklin aikana, jos niitä ei hallita oikein.
4. Tuotto ja johdonmukaisuus
Kupariydinpiirilevyjä käytetään tyypillisesti huippuluokan sovelluksissa, joissa erän tasaisuus, pitkäaikainen luotettavuus ja tiukka laadunvalvonta ovat paljon kriittisempiä kuin tavanomaisissa piirilevyissä.
V. Kuinka Anhui Hongxinin elektroninen tekniikka varmistaa kupariydinpiirilevyn laadun
Vuonna 2013 perustettu, Anhui Hongxin Electronic Technology Co., Ltd. on jatkuvasti keskittynyt keski- ja huippuluokan piirilevyjen valmistukseen. Meillä on laaja osaaminen kupariydinpiirilevyistä, paksuista kuparilevyistä ja metallipohjaisista substraateista.
Tärkeimmät etumme
- 1–32 kerroksen piirilevyn valmistuskyky yksinkertaisista levyistä monimutkaisiin erittäin luotettaviin malleihin.
- Laaja kokemus massatuotannosta metallipohjaiset piirilevyt, paksut kuparilevyt, korkean Tg:n ja korkeataajuiset materiaalit .
- Yli 7 ammattiinsinööriä yli 15 vuoden kokemuksella DFM:n ja prosessien optimoinnin tuen tarjoaminen.
- Täydellinen valikoima pintakäsittelyprosessit täyttääkseen erilaiset sovellusvaatimukset.
- Tuki nopea prototyyppien valmistus ja vakaa massatuotanto samanaikaisesti.
- Kaksipuoliset PCB-prototyypit toimitetaan yhtä nopeasti kuin 24 tuntia .
- Selkeät ja säädettävät läpimenoajat monikerroksisille piirilevyille.
- Sertifioi ISO9001, ISO14001, ISO45001, IATF16949 ja UL .
Sijaitsemme Kiinan PCB Industrial Parkissa ja yhdistämme tuotantotehokkuuden tasaiseen laatuun. Tuotteitamme viedään Kaakkois-Aasiaan, Eurooppaan ja Amerikkaan, mikä ansaitsee maailmanlaajuisten asiakkaiden pitkäaikaisen luottamuksen.
FAQ: Usein kysyttyjä kysymyksiä kupariydinpiirilevyistä
Q1: Kuparisubstraatit ovat kalliita. Ovatko he sen arvoisia?
Kyllä. Suuritehoisissa sovelluksissa kupariydinpiirilevyt parantavat merkittävästi luotettavuutta ja vähentävät pitkän aikavälin ylläpitokustannuksia, mikä parantaa kokonaiskustannustehokkuutta.
Q2: Voidaanko kupariydinpiirilevyjä suunnitella monikerroksisiksi tai hybridirakenteiksi?
Kyllä, mutta valmistusprosessi on monimutkainen ja vaatii toimittajan, jolla on vahva kokemus sekä monikerroksisista että metalliytimistä piirilevytekniikoista.
Q3: Soveltuvatko kupariydinpiirilevyt pieniin T&K-projekteihin?
Täysin. Nopea prototyyppien luominen mahdollistaa lämpösuorituskyvyn ja suunnittelun toteutettavuuden varhaisen todentamisen.
Q4: Tukeeko Anhui Hongxin maailmanlaajuisia asiakkaita?
Kyllä. Palvelemme asiakkaitamme maailmanlaajuisesti, ja vientimme on vakaata Kaakkois-Aasiaan, Eurooppaan ja Amerikkaan.
Kun elektroniset järjestelmät kehittyvät edelleen kohti suurempaa tehotiheyttä, parempaa integraatiota ja parempaa luotettavuutta, kupariydinpiirilevyistä on tullut korvaamaton tekniikka. Sellaisen valmistuskumppanin valitseminen, joka todella ymmärtää kupariydinpiirilevyjen suunnittelun ja tuotannon, on kriittinen askel kohti tuotteiden pitkän aikavälin kilpailukykyä.
