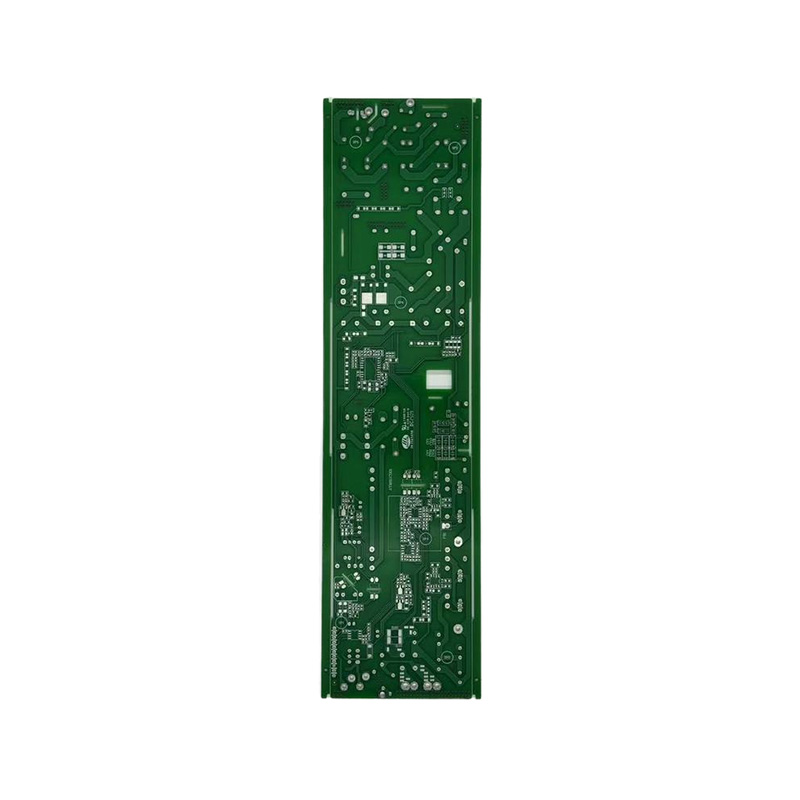

Tehokkuutta edistävä suunnittelu: kattava opas suuritehoiseen piirilevyteknologiaan
Nykyaikaisen elektroniikan alalla merkittävän sähköenergian tehokas ja luotettava hallinta on ensiarvoisen tärkeää. The Tehokas piirilevy on suunniteltu perusta tällaisille sovelluksille LED-valaistuksista ja virtalähteistä sähköajoneuvojen inverttereihin ja teollisuusmoottorien ohjaimiin. Toisin kuin tavalliset piirilevyt, nämä erikoistuneet piirilevyt on suunniteltu kestämään suuria virtoja, haihduttamaan huomattavaa lämpöä ja toimimaan luotettavasti vaativissa sähkö- ja lämpörasioissa. Tässä oppaassa käsitellään kriittisiä suunnittelunäkökohtia, materiaalitieteitä ja valmistusprosesseja, jotka määrittelevät korkean suorituskyvyn tehoelektroniikan.
Lämmönhallinta: Tehokas piirilevysuunnittelun ydin
Päähaaste kaikissa suuritehoisissa sovelluksissa on lämpö. Liiallinen lämpö heikentää komponentteja, lyhentää käyttöikää ja voi aiheuttaa katastrofaalisen vian. Siksi tehokas lämmönhallinta ei ole vain ominaisuus vaan välttämättömyys.
Tärkeimmät lämpösuunnitteluparametrit
- Kuparin paksuus: Unsseina neliöjalkaa kohti (oz/ft²) mitattuna paksummat kuparijäljet kuljettavat enemmän virtaa pienemmällä resistanssilla. Vakiolevyt käyttävät 1 unssia (35 µm), kun taas suuritehoisissa levyissä käytetään yleensä 3 unssia (105 µm) 12 unssia (420 µm) tai enemmän.
- Substraatin lämmönjohtavuus: Materiaalin kyky johtaa lämpöä pois komponenteista. Standardin FR-4:n lämmönjohtavuus on alhainen (~0,3-0,4 W/mK), kun taas metalliydinlevyt ovat paljon parempia.
- Thermal Via Arrays: Kuumien komponenttien alle pinnoitetut läpireiät siirtämään lämpöä pintakerroksesta sisäkerroksiin tai erilliselle jäähdytyselementille.
| Alustan tyyppi | Tyypillinen lämmönjohtavuus (W/mK) | Paras käyttökotelo |
| Vakio FR-4 | 0,3 - 0,4 | Pieni-keskitehoiset, kustannusherkät sovellukset. |
| Alumiiniydin (MCPCB) | 1,0 - 2,5 | Tehokkaat LEDit, autovalaistus, virtalähteet. |
| Kupariydin | 380-400 | Erittäin suuritehoiset tai tiheät sovellukset, joissa lämpö on levitettävä nopeasti. |
| Keraaminen substraatti (AlN, Al2O3) | 20-200 | Korkeataajuiset RF-tehovahvistimet, ilmailu- ja korkean luotettavuuden sovellukset. |
Materiaalin valinta ja sähkönäkökohdat
Lämpöominaisuuksien lisäksi materiaalivalinnat ja muotoilu määräävät levyn sähköisen suorituskyvyn ja pitkän aikavälin luotettavuuden.
- Nykyinen kantokyky: Määritetään kuparin paksuuden, jäljen leveyden ja sallitun lämpötilan nousun perusteella. Insinöörit käyttävät IPC-2152-kaavioita laskeakseen vaaditun poikkileikkausalan tietylle virralle.
- Dielektrinen lujuus: Eristyskerrosten kyky kestää suuria jännitteitä rikkoutumatta. Tämä on kriittistä tehomuuntimissa ja inverttereissä.
- Materiaalin stabiilisuus: Korkean Tg:n (Glass Transition Temperature) materiaalit ovat välttämättömiä estämään levyä vääntymästä tai irtoamasta juottamisen ja korkean lämpötilan käytön aikana. 170°C tai korkeampi Tg on yleinen vaativissa sovelluksissa.
Anhui Hongxin Electronic Technology Co., Ltd.:n kaltaiset valmistajat tarjoavat laajan valikoiman materiaaleja, mukaan lukien korkean Tg:n FR-4, metallisubstraatteja ja erikoislaminaatteja, minkä ansiosta insinöörit voivat valita optimaalisen tasapainon lämpö-, sähkö- ja mekaanisten ominaisuuksien välillä omaa suunnitteluaan varten.
Valmistuksen huippuosaamista ja laadunvarmistusta
Luotettavan suuritehoisen piirilevyn tuottaminen vaatii kehittyneitä valmistusominaisuuksia ja tiukkaa laadunvalvontajärjestelmää. Prosessi sisältää laminointipaineiden, kuparipinnoituksen paksuuden ja poraustarkkuuden tarkan hallinnan kestävien lämpöläpivientien ja monikerroksisten rakenteiden luomiseksi.
Tehtäväkriittisissä sovelluksissa, kuten autoteollisuudessa, kansainvälisten standardien noudattamisesta ei voida neuvotella. Sertifikaatit kuten IATF 16949 osoittavat valmistajan sitoutumisen laatuun, johdonmukaisuuteen ja jatkuvaan parantamiseen. Lisäksi UL sertifiointi varmistaa, että tuote täyttää tiukat turvallisuus- ja syttyvyysstandardit. Anhui Hongxin Electronic Technology Co., Ltd.:n sertifiointiportfolio, mukaan lukien ISO9001, ISO14001, ISO45001, IATF16949 ja UL, korostaa sen kykyä toimittaa erittäin luotettavia suuritehoisia piirilevyjä maailmanlaajuiselle asiakaskunnalle.
FAQ
Mikä on tärkein ero tavallisen piirilevyn ja suuritehoisen piirilevyn välillä?
Suurin ero on niiden suunnittelussa ja materiaalikoostumuksessa. Vakiopiirilevy on optimoitu signaalin eheydelle pienivirtasovelluksissa. A Tehokas piirilevy on suunniteltu hallitsemaan kaksi ensisijaista haastetta: suuri virta ja merkittävä lämmöntuotanto. Tämä saavutetaan seuraavilla tavoilla:
- Paksumpi kupari: 3 unssin, 6 unssin tai jopa paksumman kuparin käyttö vähentää vastusta ja kestää suuria virtoja ilman ylikuumenemista.
- Lämpöä johtavat alustat: Metallisydän (alumiini tai kupari) tai muita erikoismateriaaleja, jotka toimivat sisäänrakennetun jäähdytyselementtinä.
- Vankka rakenne: Mallit, joissa on ominaisuuksia, kuten lämpöläpivientejä ja suurempia tyynykokoja, jotka parantavat lämmönpoistoa ja komponenttien juottamisen luotettavuutta.
Pohjimmiltaan High Power PCB on tarkoitukseen rakennettu lämmön- ja sähkönhallintaalusta.
Milloin minun pitäisi valita alumiiniydinpiirilevy tavallisen FR-4-piirilevyn sijaan?
Sinun tulee valita alumiiniydinpiirilevy (MCPCB), kun suunnittelussasi on komponentteja, jotka tuottavat huomattavan määrän lämpöä, joka on johdettava pois tehokkaasti. Keskeisiä indikaattoreita ovat:
- Tehokkaat LEDit: Tämä on yleisin sovellus. MCPCB:t ovat välttämättömiä LED-liitoslämpötilan ylläpitämiseksi, mikä vaikuttaa suoraan niiden kirkkauteen, värien yhtenäisyyteen ja käyttöikään.
- Tehonmuuntopiirit: Säätimien, moottoriohjainten ja virtalähteiden kytkemiseen, joissa komponentit, kuten MOSFETit ja induktorit, haihduttavat huomattavasti lämpöä.
- Tilarajoitteiset mallit: Kun suuri jäähdytyslevy ei mahdu paikalleen, MCPCB integroi lämmönjakotoiminnon suoraan levyyn, mikä säästää tilaa ja yksinkertaistaa kokoamista.
Jos sovelluksesi on tarkoitettu pelkästään logiikkaan tai pienitehoiseen signaalinkäsittelyyn, tavallinen FR-4-kortti on kustannustehokkaampi. Valinta sanelee suunnittelusi lämpöbudjetti.
Miten kuparin paksuus vaikuttaa suuritehoisen piirilevyn suorituskykyyn?
Kuparin paksuus on kriittinen parametri, joka vaikuttaa suoraan High Power -piirilevyn suorituskykyyn kahdella avaintavalla: virrankantokyky ja lämmönpoisto.
- Nykyinen kantokyky: Leveämmällä ja paksummalla kupariradalla on pienempi sähkövastus. Ohmin lain (P = I²R) mukaan pienempi vastus tarkoittaa, että vähemmän tehoa menetetään lämpönä tietyllä virralla. Paksumpi kupari mahdollistaa suuremman virran johtamisen turvallisesti ylittämättä levyn lämpötilarajoja. Esimerkiksi 6 unssin jälki voi kuljettaa huomattavasti enemmän virtaa kuin saman leveä 1 unssin jälki.
- Lämmön leviäminen: Kupari on erinomainen lämmönjohdin. Paksu kuparikerros toimii lämmönlevittäjänä jakaa lämpöä kuumasta komponentista (kuten teho-IC:stä) suuremmalle piirilevyn alueelle. Tämä alentaa "hot spot" -lämpötilaa ja tekee koko levystä tehokkaamman siirtämään lämpöä ympäröivään ympäristöön tai jäähdytyselementtiin.
Oikean kuparin paksuuden valinta on perustavanlaatuinen kompromissi suorituskyvyn, kustannusten ja valmistuksen monimutkaisuuden välillä.
Mitkä suunnitteluominaisuudet ovat ratkaisevia korkeatehoisen piirilevyn pitkän aikavälin luotettavuuden varmistamiseksi?
Pitkän aikavälin luotettavuuden varmistaminen suuritehoisissa piirilevyissä edellyttää ennakoivaa suunnittelua suuren virran ja lämmön kierron aiheuttamien rasitusten lieventämiseksi. Tärkeitä ominaisuuksia ovat:
- Lämmönkevennystyynyt: Läpireikäkomponenteille, jotka on liitetty suuriin kuparitasoihin (kuten maahan tai tehoon), käytetään lämpökuormitusliitäntöjä. Ne vähentävät suoraa jäähdytyselementtiä juottamisen aikana ja varmistavat hyvän juotosliitoksen, mutta tarjoavat silti hyvän sähkö- ja lämpöliitoksen käytön aikana.
- Riittävä mitoitus ja pinnoitus: Lämpöaukkojen on oltava riittävän suuria ja niissä on oltava riittävä kuparipinnoitteen paksuus siirtämään lämpöä tehokkaasti. Erittäin luotettaviin sovelluksiin juottamalla tai epoksilla täyttäminen ja korkki voi estää kosteuden sisäänpääsyn ja parantaa lämmönsiirtoa.
- Mukautettu pinnoite: Suojaava kemiallinen pinnoite voi suojata levyä kosteudelta, pölyltä ja kemiallisilta epäpuhtauksilta, mikä on erityisen tärkeää ankarissa teollisuus- tai autoympäristöissä.
- Materiaalin valinta: Korkean Tg:n ja alhaisen lämpölaajenemiskertoimen (CTE) materiaalien käyttö vähentää läpivienteihin ja komponentteihin kohdistuvaa mekaanista rasitusta lämpötilan vaihteluiden aikana, mikä estää halkeamien ja delaminoitumisen ajan myötä.
Nämä ominaisuudet yhdistettynä IATF 16949:n kaltaisen laatujärjestelmän mukaiseen valmistukseen ovat välttämättömiä tehokkaan piirilevyn luomiseksi, joka kestää vuosia kentällä.
