Kattava opas High-Density Interconnect (HDI) -levyille

Pienemmän, nopeamman ja tehokkaamman elektroniikan säälimättömässä tavoittelussa High-Density Interconnect (HDI) -tekniikka on noussut kriittiseksi mahdollistajaksi. Tässä oppaassa käsitellään sen keskeisiä näkökohtia High Density Interconnects (HDI) -kortti perustavanlaatuisista valmistusprosesseista ja materiaalitieteestä sovelluskohtaisiin suunnittelustrategioihin ja ammattilaisten toimitusketjunäkökohtiin.

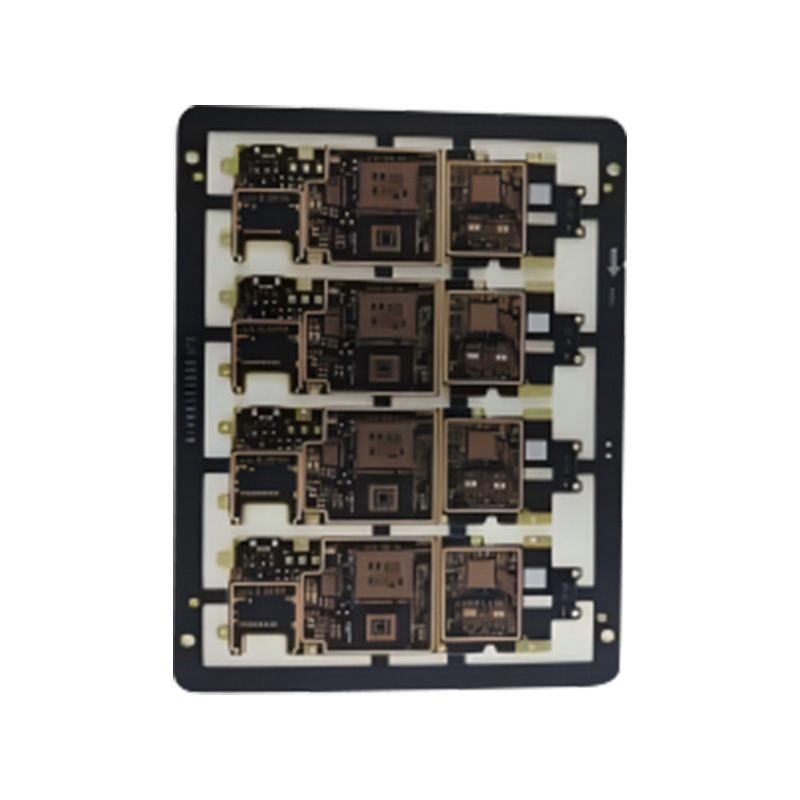

Ydin HDI-valmistus: Microvias ja Ultra-Fine Lines

HDI-levyjen määrittävä ominaisuus on kehittyneissä rakenteissa, jotka mahdollistavat ennennäkemättömän komponenttitiheyden ja pienentämisen.

HDI:hen erikoistuneet valmistajat, kuten Anhui Hongxin Electronic Technology Co., Ltd., hyödyntävät näitä tekniikoita rakentaessaan monimutkaisia ​​levyjä, joiden paksuus vaihtelee 0,3–6 mm ja jopa 32 kerrosta, mikä muodostaa nykyaikaisten kompaktien laitteiden selkärangan.

HDI-kehityksen työnkulku: suunnittelusta toimitukseen

HDI-suunnittelun onnistunut tuominen massatuotantoon edellyttää yksityiskohtaista ja peräkkäistä prosessia.

• Suunnittelu- ja suunnittelukatsaus: Tämä alkuvaihe on kriittinen. Siihen kuuluu suunnittelusääntöjen (DRC) tarkistaminen, kerrosten pinoamisen suunnittelu ja sopivien materiaalien valinta (esim. korkean Tg:n FR-4 lämpöluotettavuuden vuoksi). Tiivis yhteistyö valmistajan suunnittelutiimin kanssa tässä vaiheessa estää kalliit viiveet.
• Jaksottainen laminointi ja valmistus: HDI-levyt rakennetaan useiden laminointijaksojen kautta. Ensin valmistetaan ydin, jonka jälkeen peräkkäiset kerrokset mikroläpiviennillä. Prosessit, kuten laserporaus, tarkka kuparipinnoitus ja kuviokuvaus, toistuvat ja vaativat poikkeuksellista prosessinhallintaa.
• Testaus ja laadunvarmistus: Monimutkaisuuden vuoksi sähkötestaus (mukaan lukien lentävä luotain tai kiinnityspohjainen testaus) on pakollinen verkkoyhteyden ja eristyksen tarkistamiseksi. Impedanssin ohjaustestaus on myös yleistä nopeissa malleissa.

Johtavat valmistajat optimoivat tämän työnkulun tarjotakseen kilpailukykyiset läpimenoajat. Esimerkiksi HDI-massatilausten jäsennelty 25 päivän tuotantosykli tasapainottaa perusteellisen valmistuksen ja markkinoiden tarpeita, kun taas nopeat 24 tunnin prototyyppipalvelut tukevat suunnittelun alustavaa todentamista.

Materiaalivalinta HDI:n luotettavuuden ja suorituskyvyn takaamiseksi

Pohjamateriaalin ja viimeistelyn valinta vaikuttaa suoraan HDI-levyn toimivuuteen, kestävyyteen ja tuottokykyyn.

• Alustan materiaalit:
  • Standard & High-Tg FR-4: Työhevonen moniin sovelluksiin. Korkea-Tg-laadut ovat välttämättömiä lyijyttömässä juotossa ja toiminnassa korkeammissa lämpötiloissa.
  • Erikoislaminaatit: Korkeataajuisia/nopeuksia käyttäviä sovelluksia varten (esim. 5G-moduulit) pinoon voidaan integroida pienihäviöisiä materiaaleja, kuten Rogers tai erikoistunut hiilivetykeramiikka.
  • Flex- ja Rigid-Flex-materiaalit: Polyimidikalvoja käytetään taivutusta vaativilla alueilla, mikä mahdollistaa innovatiiviset muototekijät puettavissa ja kompaktissa elektroniikassa.
• Pintakäsittelyt: Viimeistelyn tulee sopia hienojakoisille komponenteille. Immersion Gold (ENIG) tarjoaa tasaisen pinnan, joka sopii erinomaisesti juottamiseen ja lankojen liimaukseen, kun taas Immersion Silver tai edistyneet OSP-koostumukset tarjoavat kustannustehokkaita vaihtoehtoja tiettyihin käyttötapauksiin.

HDI innovaatioiden mahdollistajana keskeisillä toimialoilla

HDI-tekniikka ei ole vain PCB-tyyppiä; se on strateginen ratkaisu tuoteinnovaatioihin.

• 5G-älypuhelimet ja kuluttajatekniikka: HDI mahdollistaa äärimmäisen miniatyrisoinnin, jota tarvitaan useiden 5G-antennimoduulien, edistyneiden prosessorien ja suurten akkujen pakkaamiseen ohueksi profiiliksi. Se mahdollistaa chip-on-board (COB)- ja pack-on-package (PoP) -tekniikoiden käytön.
• Korkean luotettavuuden ilmailu ja lääketiede: Näillä alueilla HDI:n arvo on luotettavuudessa ja suoritustiheydessä. Se mahdollistaa enemmän toimintoja ahtaissa avioniikkalaatikoissa tai kannettavissa lääketieteellisissä näytöissä, joissa käytetään usein jäykkiä joustavia rakenteita kestävyyden takaamiseksi.
• Edistyksellinen autoelektroniikka: Koska ajoneuvoissa on enemmän ADAS-järjestelmiä (Advanced Driver Assistance Systems) ja ajoneuvon sisäistä tieto- ja viihdejärjestelmää, HDI-kortit hallitsevat monimutkaista, nopeaa verkostoitumista anturien, kameroiden ja ohjausyksiköiden välillä, mikä edellyttää usein autojen standardien, kuten IATF 16949, noudattamista.

FAQ

Mikä tarkalleen määrittelee piirilevyn "HDI" PCB:ksi?

HDI-piirilevy määritellään ensisijaisesti sen suuremman kytkentätiheyden perusteella pinta-alayksikköä kohti verrattuna perinteisiin piirilevyihin. Tämä saavutetaan erityisominaisuuksien avulla:

1. Mikroviat: Sokeiden ja/tai haudattujen läpivientien käyttö, joiden halkaisija on tyypillisesti ≤150 µm.
2. Tarkemmat viivat ja välilyönnit: Jälkileveydet ja välykset 3 mil (0,075 mm) tai vähemmän.
3. Suurempi liitäntälevyn tiheys: Kyky sovittaa komponentteja, joiden jakoväli on erittäin pieni (esim. <0,5 mm:n väli BGA).
4. Peräkkäiset rakennustasot: Se sisältää usein useita laminointijaksoja toisiinsa yhdistettyjen kerrosten luomiseksi.

Levy, joka sisältää useita näistä elementeistä, erityisesti mikroviat, luokitellaan yleensä HDI:ksi.

Milloin minun pitäisi harkita HDI-suunnittelun käyttöä tavallisen monikerroksisen piirilevyn päälle?

Sinun tulee harkita HDI-tekniikkaa, kun suunnittelussasi on yksi tai useampi seuraavista haasteista:

• Tilarajoitukset: Tuotteen kotelo on hyvin pieni (esim. puettava, kuultava, erittäin ohut älypuhelin).
• Korkealaatuiset komponentit: Sinun täytyy reitittää ulos moderni prosessori, FPGA tai muistisiru, jonka BGA-jalanjälki on hieno.
• Korkean signaalin suorituskyvyn vaatimukset: Tarvitset lyhyempiä, suorempia signaalipolkuja ylivertaisen sähköisen suorituskyvyn saavuttamiseksi (esim. suuremmat nopeudet, vähemmän ylikuulumista).
• Lisää toimintoja samassa koossa: Sinun on lisättävä tuotteeseen merkittäviä uusia ominaisuuksia lisäämättä sen PCB-jalanjälkeä.

Jos suunnittelussasi käytetään vain suurivälisiä komponentteja ja siinä on runsaasti levytilaa, tavallinen monikerros voi olla kustannustehokkaampi.

Miksi HDI-levyt ovat kalliimpia ja miten voin hallita kustannuksia?

Kustannusten nousu johtuu seuraavista syistä:

• Monimutkaiset prosessit: Lisätuotantovaiheet, kuten peräkkäinen laminointi, laserporaus ja tarkempi kuvantaminen.
• Edistyneet laitteet: Tarve korkean tarkkuuden valmistus- ja tarkastuskoneille.
• Aluksi pienemmät tuotot: Monimutkaisuus voi johtaa alhaisempiin tuotantomääriin, erityisesti uusissa tai erittäin monimutkaisissa malleissa.

Kustannushallintastrategiat:

1. Optimoi kerrosten määrä: Käytä valmistajan kanssa tarvittavaa vähimmäismäärää kerroksia.
2. Yksinkertaista rakenteiden kautta: Käytä mikrovia vain silloin, kun se on ehdottoman välttämätöntä. "1 N 1" -pino on halvempi kuin "mikä tahansa kerros" HDI.
3. Suunnittelu valmistettaviksi (DFM): Noudata tarkasti valmistajan DFM-ohjeita tuottoongelmien välttämiseksi.
4. Suunnitelma määrälle: Yksikkökustannukset laskevat merkittävästi suurempien tilausmäärien myötä paneelien optimoidun käyttöasteen ja asennuspoiston ansiosta.

Mitkä ovat tärkeimmät sertifikaatit, joita minun pitäisi etsiä HDI-levyjen valmistajalta?

Sertifikaatit edustavat valmistajan prosessinhallintaa ja luotettavuutta. Tärkeimpiä niistä ovat:

• IATF 16949: Autoteollisuuden laadunhallintastandardi. Se osoittaa huipputason sitoutumista järjestelmälliseen prosessien hallintaan, jäljitettävyyteen ja jatkuvaan parantamiseen – erittäin arvokasta myös muissa kuin autoteollisuuden projekteissa.
• ISO 9001: Perustason laatujärjestelmän sertifiointi.
• UL-tunnustus: Varmistaa, että levymateriaalit ja rakenne vastaavat turvallisuusstandardeja, joita usein vaaditaan monilla alueilla myytävien lopputuotteiden osalta.
• IPC-standardien noudattaminen: Vaikka se ei ole sertifikaatti, standardien, kuten IPC-6012 (suorituskyky) ja IPC-6018 (HDI), noudattaminen on vahva osoitus teknisestä kyvystä.

Valmistaja, kuten Anhui Hongxin Electronic Technology Co., Ltd., jolla on IATF 16949-, ISO- ja UL-sertifikaatit, osoittaa vankan kehyksen luotettavien HDI-levyjen valmistukseen.

Kuinka nopea prototyyppi HDI-levyille toimii 25 päivän bulkkituotantosyklillä?

Tämä kaksitasoinen lähestymistapa on suunniteltu tukemaan sekä innovaatioita että skaalausta:

1. Nopea prototyyppien valmistus (esim. 24–72 tuntia): Tämä palvelu käyttää nopeutettua aikataulutusta pienille paneeleille (usein 1-5 kappaletta). Se keskittyy suunnittelun validointi — sähköliitäntöjen, perustoimintojen ja sopivuuden tarkistaminen. Se voi käyttää hieman rentoa toleranssia tai erilaisia ​​työkaluja nopeuden saavuttamiseksi.
2. Strukturoitu massatuotanto (esim. 25 päivää): Kun suunnittelu on varmistettu, aloitetaan täysimittainen tuotanto. Tämä sisältää kaikkien omistettujen työkalujen (laserporan viilat, laminointilevyt, testikiinnikkeet) viimeistelyn ja valmistuksen, täydellisten DFM-tarkastusten suorittamisen ja tilauksen tuottamisen suurille paneeleille tiukan prosessivalvonnan avulla optimaalisen tuoton ja yhtenäisyyden saavuttamiseksi. 25 päivän sykli kattaa tämän täydellisen, optimoidun työnkulun volyymitilauksille.

Tämän mallin avulla yritykset voivat toistaa suunnitelmia nopeasti ilman sitoutumista ja sitten siirtyä saumattomasti luotettavaan, kustannustehokkaaseen volyymitoimitusketjuun.
