Nopea PCB Valmistajat

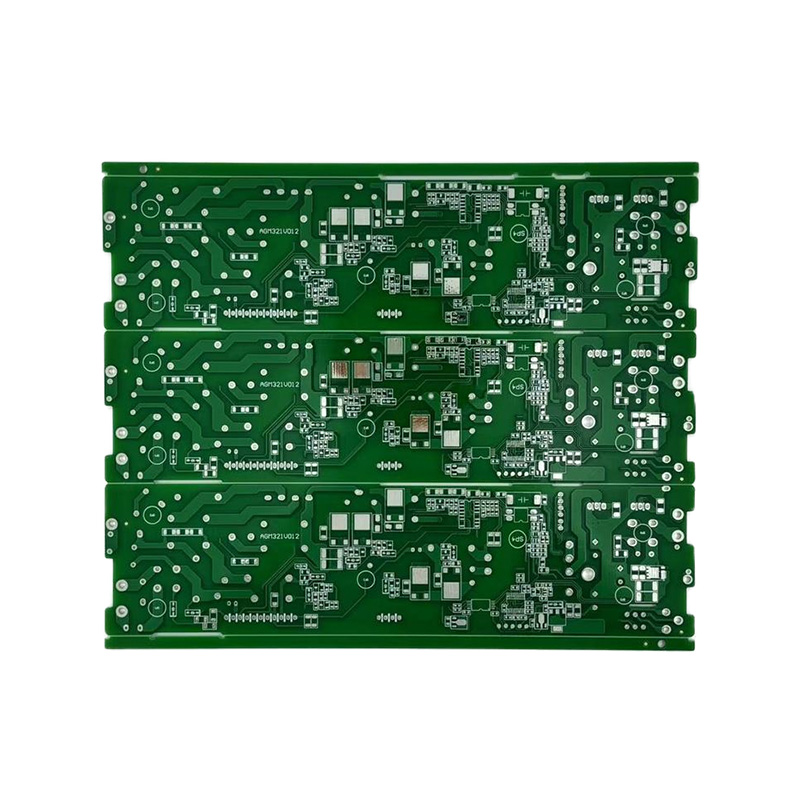

High-Speed-piirilevyt ovat erikoistuneita piirilevyjä, jotka on suunniteltu erityisesti käsittelemään nopeita digitaalisia signaaleja, jotka ylittävät gigahertsitason. Niiden ydintavoitteena on varmistaa signaalin eheys säätämällä tarkasti impedanssia ja vähentämällä signaalin häviötä ja latenssia. Nämä levyt perustuvat erilaisiin alustoihin, mukaan lukien FR-4, korkeataajuiset materiaalit, keramiikka ja metallisubstraatit. Niillä on erinomaiset sähkö- ja lämmönhallintaominaisuudet, ja niiden rakenteet vaihtelevat yksikerroksisista monimutkaisiin malleihin aina 32 kerrokseen asti. Ne tukevat myös erikoisprosesseja, kuten rigid-flex. Äärimmäisen hienot viivat ja 0,075 mm:n etäisyydet, 10:1 korkean kuvasuhteen poraustekniikka ja erilaiset pintakäsittelyt, kuten nikkeliimmersiokulta ja OSP, voivat ratkaista tehokkaasti vaimennus- ja ylikuulumisongelmia korkeataajuisessa signaalinsiirrossa. Niitä käytetään ensisijaisesti ydinalueilla, kuten datakeskuspalvelimissa, huippuluokan reitittimissä, tekoälyn kiihdytyskorteissa ja supertietokoneissa, joilla on tiukat vaatimukset tiedonsiirron nopeudelle ja vakaudelle.

Tietoja
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. on Kiina Nopea PCB Valmistajat ja Mukautettu Nopea PCB Yritys. Se sijaitsee Kiinan Piirilevy Teollisuuspuistossa, Guangde Talouskehitysalueella, Anhuin maakunnassa. Perustettu lokakuussa 2013, tehtaamme pinta-ala on 20 000 neliömetriä ja työllistää 110 työntekijää, mukaan lukien yli 7 ammatti-insinööriä, joilla on yli 15 vuoden kokemus. Yrityksen piirilevytuotteisiin kuuluvat 1-32 kerroksen levyt, korkean Tg:n levyt, paksut kuparilevyt, jäykkä-taipuisat levyt, korkeataajuuslevyt, hybridieristelaminaattilevyt, upotetut vialevyt, metallipohjaiset levyt ja halogeenittomat levyt. Korkean tarkkuuden piirilevyn pikaprototyyppaus on saatavilla, ja irtotilaukset yksi- ja kaksipuolisille levyille toimitetaan 6-7 päivässä, 4-8 kerroksen levyt 9-20 päivässä, 10-16 kerroksen levyt 20-25 päivässä, 16-32 kerroksen levyt 25-45 päivässä, HDI-levyt 25 päivässä ja kaksipuolinen prototyyppaus toimitettavissa jopa 24 tunnissa. Olemme sitoutuneet tarjoamaan korkealaatuisia tuotteita ja ammattimaisia palveluita maailmanlaajuisille asiakkaille, ja meillä on kyky toimittaa sekä suuria määriä että pieniä eriä. Tuotteidemme pintakäsittelyprosessit ovat täydelliset. Perusmateriaalityyppejä ovat FR-1, 22F, CEM-1, CEM-3, FR-4 (korkea Tg, halogeeniton jne.), korkeataajuuslevyt ja metallialustat. Kaikki tuotetyypit ovat läpäisseet ISO9001, ISO14001, ISO45001, IATF16949 kansainväliset laadunhallintajärjestelmäsertifioinnit sekä UL-turvallisuussertifioinnit. Myyntiverkostomme ulottuu sisämaan alueilta Kaakkois-Aasiaan, Eurooppaan ja Amerikkaan. Kireässä markkinakilpailussa olemme aina saaneet korkeaa kiitosta asiakkailta.
Kunniamaininta
  • NQA
  • UL sertifikaatti
  • Tuotteen sertifiointi
  • Tuotteen sertifiointi
Uutiset
Nopea PCB Toimialatieto

Millimetriaallon valloitus: Sukella syvään nopeaan PCB-tekniikkaan

Nykyaikaisen elektroniikan suorituskyky 5G-tukiasemista edistyneisiin kuljettajaa avustaviin järjestelmiin riippuu tärkeästä osasta: Nopea PCB . Kun signaalitaajuudet nousevat usean gigahertsin ja millimetrin aaltoalueille, painetun piirilevyn fysikaalisista ominaisuuksista tulee ensisijainen tekijä järjestelmän menestyksessä. Tässä artikkelissa tarkastellaan ydinteknologioita, materiaalitieteitä ja valmistustarkkuutta, joita tarvitaan nopeiden piirilevyjen suunnittelun ja tuotannon hallitsemiseen, hyödyntäen johtavien valmistajien, kuten Anhui Hongxin Electronic Technology Co., Ltd:n, kykyjä.

Materiaalitiede: Signaalin eheyden perusta

Yli 10 GHz:n taajuuksilla perinteiset FR-4-materiaalit jäävät usein vajaaksi suuremman signaalihäviön ja epävakaiden dielektristen ominaisuuksien vuoksi. Oikean alustan valinta on ensimmäinen ja tärkein vaihe.

Parametri Vakio FR-4 Korkeataajuinen materiaali Vaikutus suorituskykyyn
Dielektrinen vakio (Dk) 4,5 - 5,0 3,0 - 4,5 Alempi Dk mahdollistaa nopeamman signaalin etenemisen ja vähentää signaalin viivettä.
Häviötekijä (Df) 0,015 - 0,025 0,002 - 0,004 Alempi Df vähentää merkittävästi signaalin vaimennusta (häviötä), mikä on ratkaisevan tärkeää pitkille jälkille.
Lasin siirtymälämpötila (Tg) 130 °C - 140 °C > 170 °C (korkea Tg) Korkeampi Tg varmistaa, että levy pysyy mitoiltaan vakaana juottamisen ja korkean lämpötilan käytön aikana.

Hybridielektriset laminoidut levyt tarjoavat optimaalisen ratkaisun sovelluksiin, jotka vaativat äärimmäistä suorituskykyä. Näissä levyissä yhdistyvät strategisesti kriittisten signaalikerrosten korkeataajuiset materiaalit kustannustehokkaamman FR-4:n kanssa teho- tai maakerroksissa tasapainottaen suorituskykyä valmistuskustannuksiin.

Impedanssin ohjauksen taito

Suurinopeuksisessa suunnittelussa signaalijälkien impedanssin hallinta ei ole neuvoteltavissa. Virheellinen impedanssi johtaa signaalin heijastumiin, mikä aiheuttaa tietojen korruptiota ja järjestelmävikoja. Tarkan impedanssisäädön saavuttaminen edellyttää tiukkoja valmistustoleransseja.

  • Kohdeimpedanssi: Yleinen yksipäinen impedanssi on 50Ω, kun taas differentiaaliparit ovat usein 90Ω tai 100Ω.
  • Impedanssitoleranssi: Vakiotoleranssi on ±10 %. Suorituskykyisissä sovelluksissa vaaditaan tiukempi ±7 % tai jopa ±5 % toleranssi.
  • Keskeiset tekijät: Lopullinen impedanssi on jäljen leveyden, jäljen korkeuden, dielektrisen paksuuden ja materiaalin Dk:n funktio. Valmistajien on valvottava tarkasti kutakin näistä muuttujista.

Yritykset, kuten Anhui Hongxin Electronic Technology Co., Ltd., ja niiden kokeneet insinöörit käyttävät edistyneitä simulointityökaluja ja tiukasti kontrolloituja prosesseja varmistaakseen, että jokainen valmistettu levy täyttää määritellyn impedanssiprofiilin kaikilla kerroksilla.

Ketterä valmistus: prototyypistä tuotantoon

Innovaatioiden nopeus vaatii yhtä ketterää valmistusreaktiota. Mahdollisuus luoda nopeasti prototyyppejä ja sitten skaalata massatuotantoon on keskeinen kilpailuetu.

Tyypilliset tuotannon läpimenoajat:

  • Kaksipuolinen prototyyppi: Niin nopeasti kuin 24 tuntia.
  • 4-8 kerrosta taulua (tilavuus): 9-20 päivää.
  • 10-16 kerrosta taulua (tilavuus): 20-25 päivää.
  • HDI-levyt (äänenvoimakkuus): 25 päivän sisällä.

Tätä ketteryyttä tukee kattava valmistusjalanjälki, mukaan lukien 20 000 neliömetrin tehdas ja täydellinen valikoima pintakäsittelyprosesseja, jotka mahdollistavat sekä pienten erien nopean prototyyppien valmistuksen että suurien määrien tuotannon laadusta tinkimättä.

Luotettavuus ja sertifiointi: Täyttää alan standardit

Autoteollisuuden ja teollisuuden suurissa panoksissa olevissa sovelluksissa nopean piirilevyn on oltava muutakin kuin vain sähköisesti kestävä; sen on oltava poikkeuksellisen luotettava ja sertifioitu tiukkojen kansainvälisten standardien mukaisesti.

  • IATF 16949: Tämä sertifikaatti on autoteollisuuden kultastandardi, joka osoittaa sitoutumisen laadunhallintaan, vikojen ehkäisyyn ja jatkuvaan parantamiseen.
  • UL-sertifiointi: Varmistaa, että tuote täyttää turvallisuus- ja syttyvyysstandardit, kuten UL 94V-0 palonestoluokitus.
  • Materiaalin yhteensopivuus: Korkean Tg:n ja halogeenittomien materiaalien käyttö vastaa sekä korkeiden lämpötilojen luotettavuutta että ympäristömääräyksiä.

Valmistajan sertifiointiportfolio, mukaan lukien ISO9001, ISO14001 ja IATF16949, on selkeä osoitus sen kyvystä toimittaa luotettavia, korkealaatuisia High Speed ​​PCB -levyjä maailmanlaajuisille markkinoille.

FAQ

Mitä eroa on tavallisella piirilevyllä ja nopealla PCB:llä?

Ensisijainen ero on materiaalivalinnassa ja valmistustarkkuudessa. Tavallinen PCB, usein valmistettu FR-4:stä, on suunniteltu matalataajuisiin sovelluksiin, joissa signaalihäviö ja dielektrinen vakaus ovat vähemmän tärkeitä. A Nopea PCB käyttää erikoislaminaatteja, joilla on pienempi ja vakaampi dielektrisyysvakio (Dk) ja paljon pienempi häviökerroin (Df) signaalihäviön minimoimiseksi korkeilla taajuuksilla. Lisäksi nopeat piirilevyt vaativat paljon tiukempia valmistustoleransseja impedanssin ohjaukselle, jäljitysgeometrialle ja kerrosten rekisteröinnille signaalin eheyden varmistamiseksi. Ne ovat välttämättömiä sovelluksissa, kuten 5G, nopeat tietojenkäsittelyt ja kehittyneet tutkajärjestelmät.

Miksi impedanssin ohjaus on niin kriittinen nopeiden piirilevyjen suunnittelussa?

Impedanssin säätö on kriittinen, koska se varmistaa, että piirilevyjäljen impedanssi vastaa lähteen (esim. lähetinsiru) ja kuorman (esim. vastaanotinsiru) impedanssia. Kun impedanssi ei täsmää, osa signaalista heijastuu takaisin lähteeseen sen sijaan, että se lähetettäisiin vastaanottimeen. Nämä heijastukset aiheuttavat signaalin vääristymiä, soittoääniä ja datavirheitä, jotka voivat johtaa täydelliseen järjestelmävikaan. Nopeissa digitaalisissa ja suurtaajuisissa analogisissa piireissä pienetkin heijastukset voivat olla tuhoisia, mikä tekee tarkasta impedanssin säädöstä (esim. 100 Ω ±10 % differentiaaliparille) perusedellytyksen toimivalle tuotteelle.

Milloin minun pitäisi käyttää Rogers-materiaalia FR-4:n sijaan piirilevyssäni?

Sinun tulisi harkita Rogers-materiaalin käyttöä FR-4:n sijaan, kun sovelluksessasi on tyypillisesti yli 2–5 GHz:n toimintataajuuksia, jolloin signaalin katoamisesta tulee merkittävä ongelma. Tärkeimmät indikaattorit Rogersin tai muiden korkeataajuisten laminaattien tarpeesta ovat:

  • Korkea taajuus: Sovellukset, kuten 5G (mmWave), autotutka (77 GHz) ja nopeat serdesit (yli 10 Gbps).
  • Tiukat signaalin eheysvaatimukset: Kun suunnittelusi vaatii minimaalista signaalin vaimennusta ja vähäistä säröä pitkillä jäljillä.
  • Tiukka toleranssi Dk:ssa: Rogersin materiaalit tarjoavat paljon tiukemman toleranssin dielektrisyysvakiolle, mikä on välttämätöntä ennustettavan impedanssin ja suorituskyvyn kannalta monimutkaisissa RF- ja mikroaaltouunipiireissä.

Vaikka FR-4 on kustannustehokkaampi, kaikissa korkeataajuisissa, suorituskykykriittisissä sovelluksissa on investoitava Rogersin materiaaliin, jotta tuote toimii suunnitellusti.

Mitkä ovat tärkeimmät seikat valittaessa pintakäsittelyä High Speed ​​PCB:lle?

High Speed ​​PCB:n pintakäsittelyn valinta vaikuttaa juotettavuuteen, säilyvyyteen, luotettavuuteen ja jopa korkeataajuiseen suorituskykyyn. Keskeisiä näkökohtia ovat:

  • ENIG (sähkötön Nickel Immersion Gold): Tarjoaa tasaisen, tasomaisen pinnan, joka sopii hienojakoisille komponenteille ja tarjoaa pitkän säilyvyyden. Nikkelikerros voi kuitenkin olla hieman "kovempi" juottamista varten ja voi aiheuttaa signaalihäviön erittäin korkeilla taajuuksilla.
  • ENEPIG (elektroton nikkeli, sähkötön palladium-immersiokulta): Pidetään premium-viimeistelynä. Palladiumsulku estää nikkelin kulkeutumisen ja tarjoaa erittäin luotettavan, juotettavan pinnan erinomaisella korkeataajuisella suorituskyvyllä, mikä tekee siitä ihanteellisen vaativiin sovelluksiin.
  • OSP (Organic Solderability Preservative): Kustannustehokas, tasainen pinta, joka on erittäin ystävällinen juottamiseen. Sillä on kuitenkin rajoitettu säilyvyysaika (tyypillisesti 6-12 kuukautta), eikä se sovellu sovelluksiin, jotka vaativat useita uudelleenvirtaussyklejä tai langan liittämistä.

Useimmille Nopea PCB ENIG on yleinen ja luotettava valinta, kun taas ENEPIG valitaan kriittisimmille, erittäin luotettavimmille ja erittäin korkeataajuuksisille malleille.
