EMI-vähennyksen ja lämmönjaon optimointi kaksipuolisessa piirilevysuunnittelussa
Strategiat EMI:n vähentämiseksi ja signaalin eheydeksi

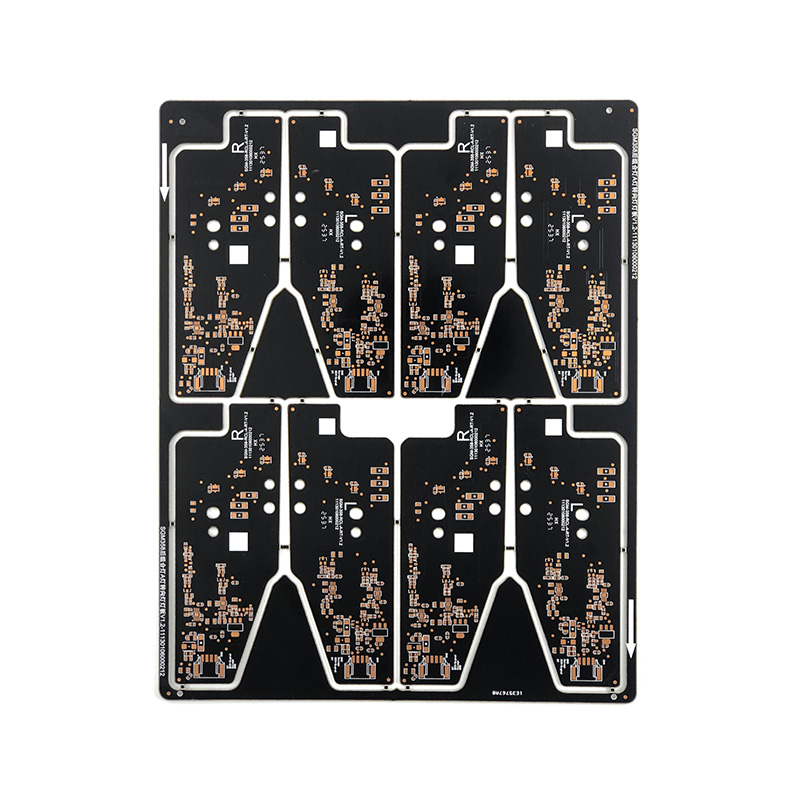

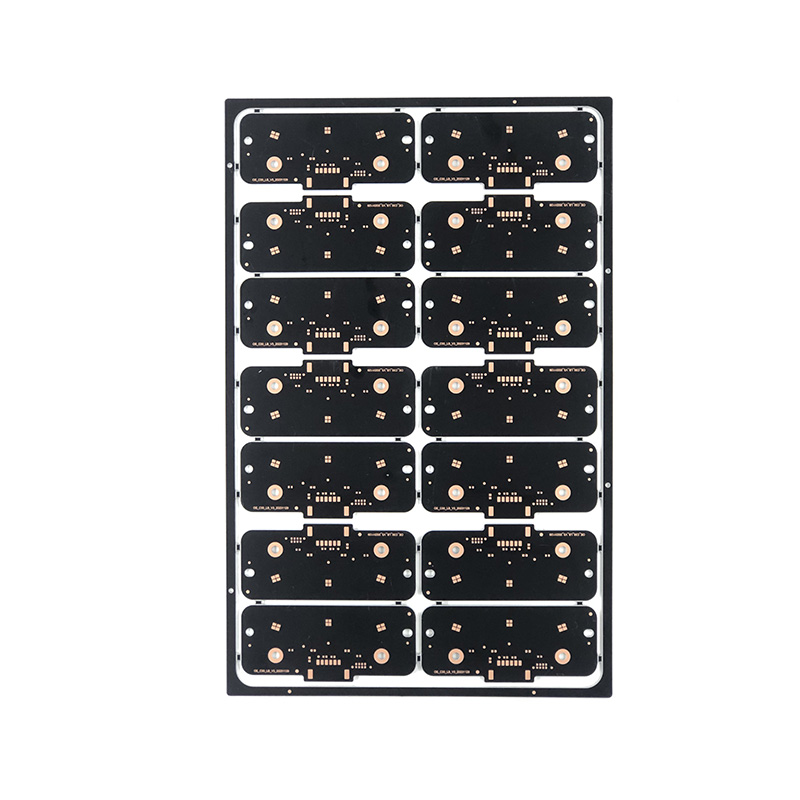

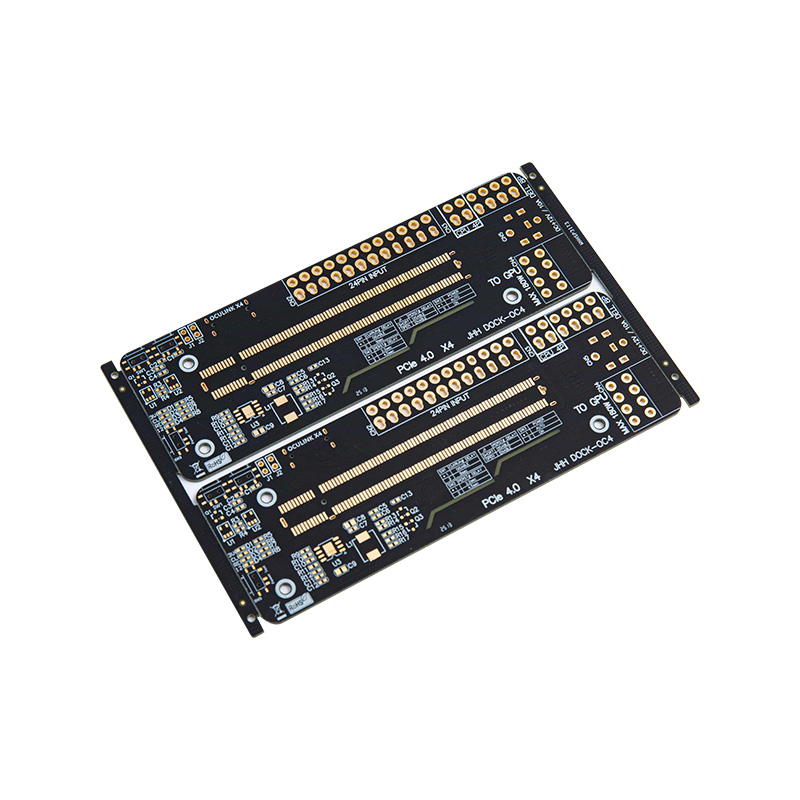

Vuonna a Kaksipuolinen piirilevy , rajallinen kerrosmäärä tekee sähkömagneettisten häiriöiden (EMI) hallinnasta prioriteetin. Toisin kuin monikerroksisissa levyissä, joissa on omat maatasot, kaksipuolinen suunnittelu vaatii strategista reititystä signaalin eheyden ylläpitämiseksi.
- Silmukka-alueen minimointi: Signaalijälkien reititys suoraan paluutien yläpuolella vastakkaisella kerroksella auttaa minimoimaan silmukan alueen, joka on säteilevän EMI:n ensisijainen lähde.
- Ortogonaalinen reititys: Ylikuulumisen estämiseksi ylemmän kerroksen jälkien tulee kulkea kohtisuorassa alemman kerroksen jälkiin nähden.
- Maavalu (kuparitulva): Käyttämättömien alueiden täyttäminen kuparilla ja liittäminen maahan (GND) ompeleiden kautta luo näennäissuojaefektin.
Lämmönjakelu ja -hallinta
Tehokas lämmönpoisto a Kaksipuolinen piirilevy perustuu kuparin ja alustan valinnan älykkääseen käyttöön. Lämpökuormituksen tasapainottaminen estää paikallisia "kuumia kohtia", jotka voivat johtaa komponenttien vikaantumiseen tai levyn vääntymiseen.
- Lämpöväylät: Läpivientien sijoittaminen suuritehoisten komponenttien alle helpottaa lämmön siirtymistä yläkerroksesta alakerrokseen hyödyntäen molempien puolien pinta-alaa jäähdytykseen.
- Paksu kuparitekniikka: Paksumpien kuparikalvojen käyttö lisää itse jälkien lämmönjohtavuutta.
- Symmetria kuparin jakautumisessa: Tasapainoisen kuparitiheyden varmistaminen ylä- ja alakerroksen välillä estää levyä taipumasta tai vääntymästä uudelleenvirtausjuottamisen aikana.

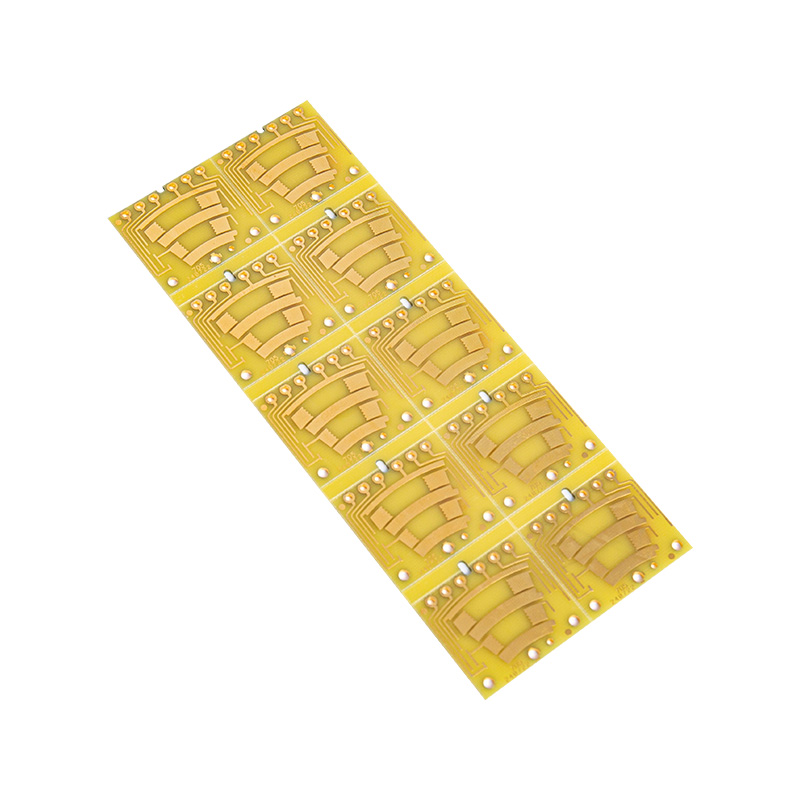

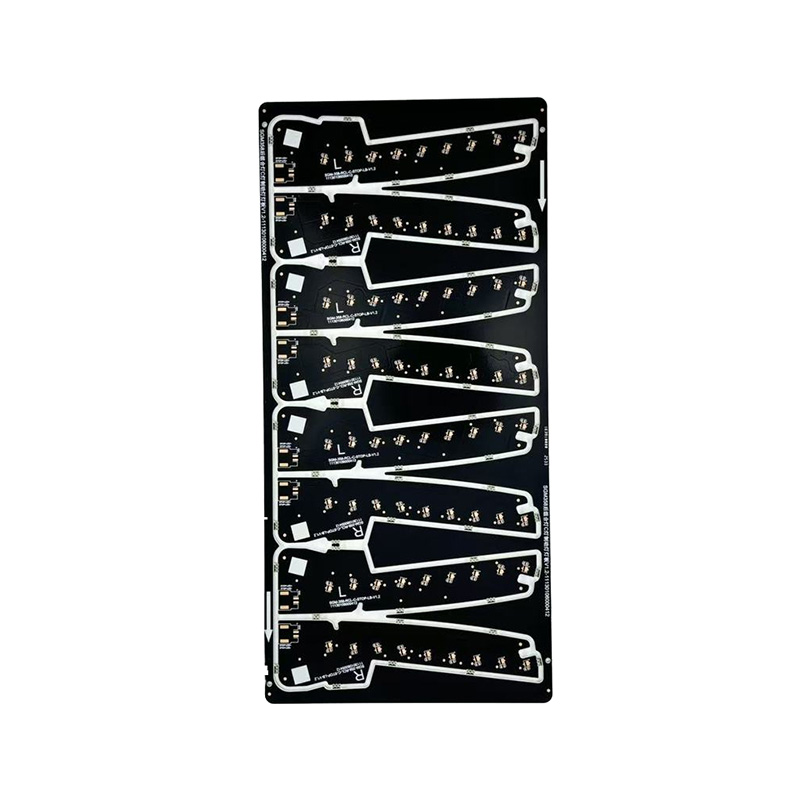

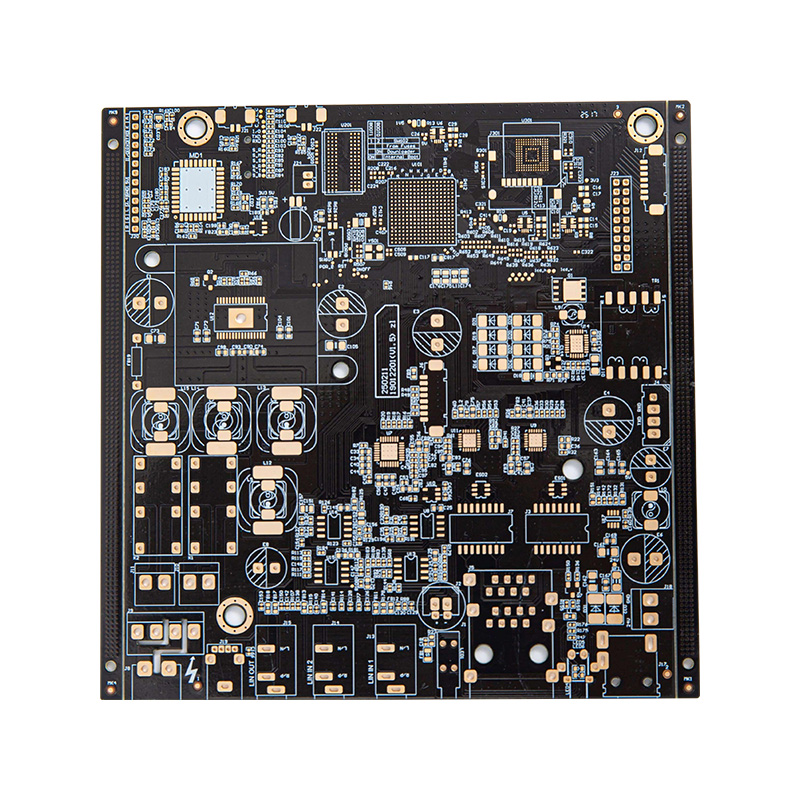

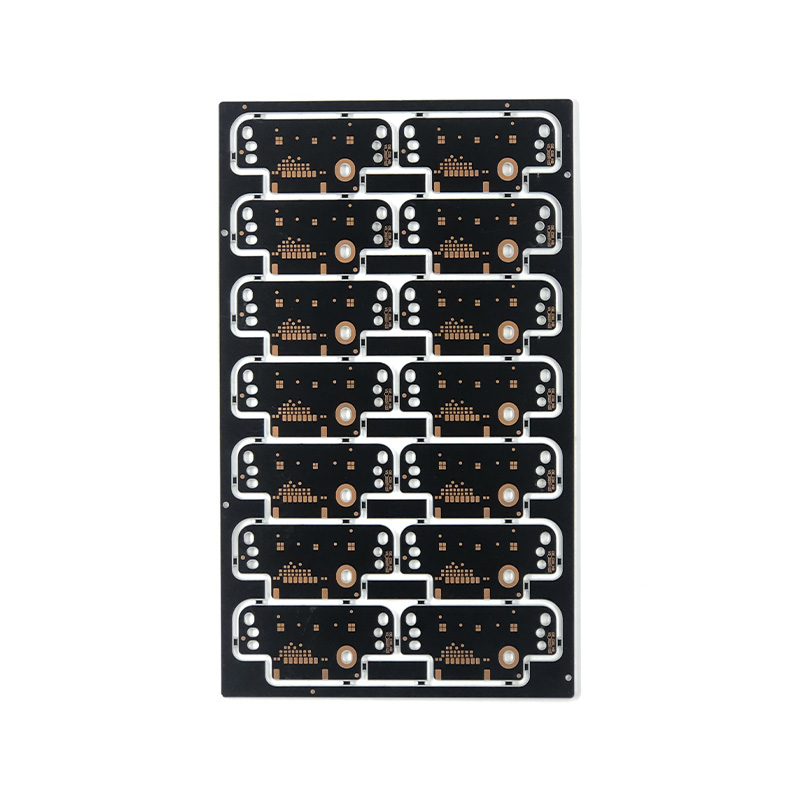

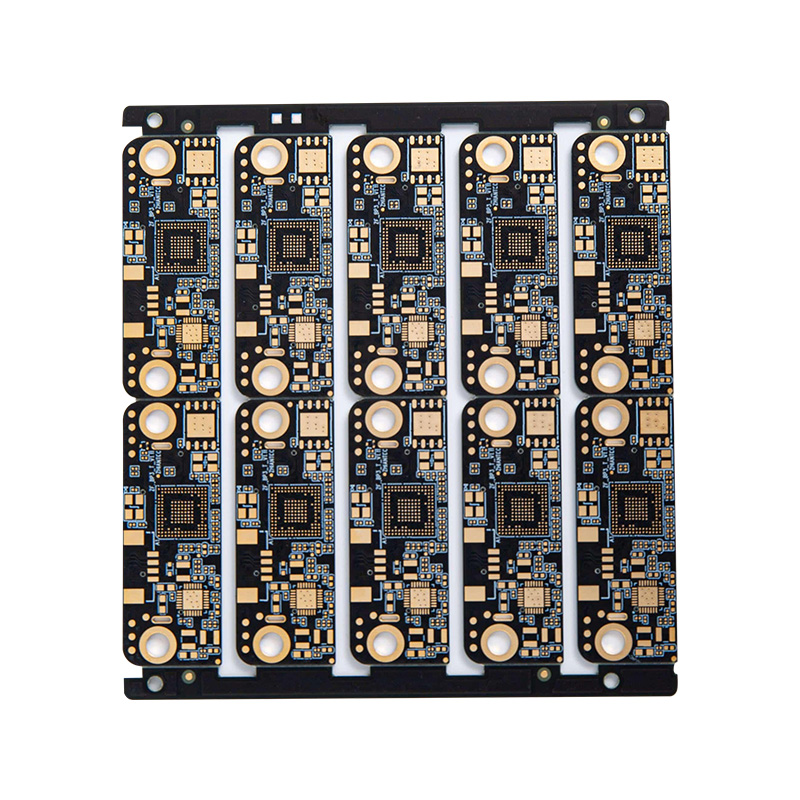

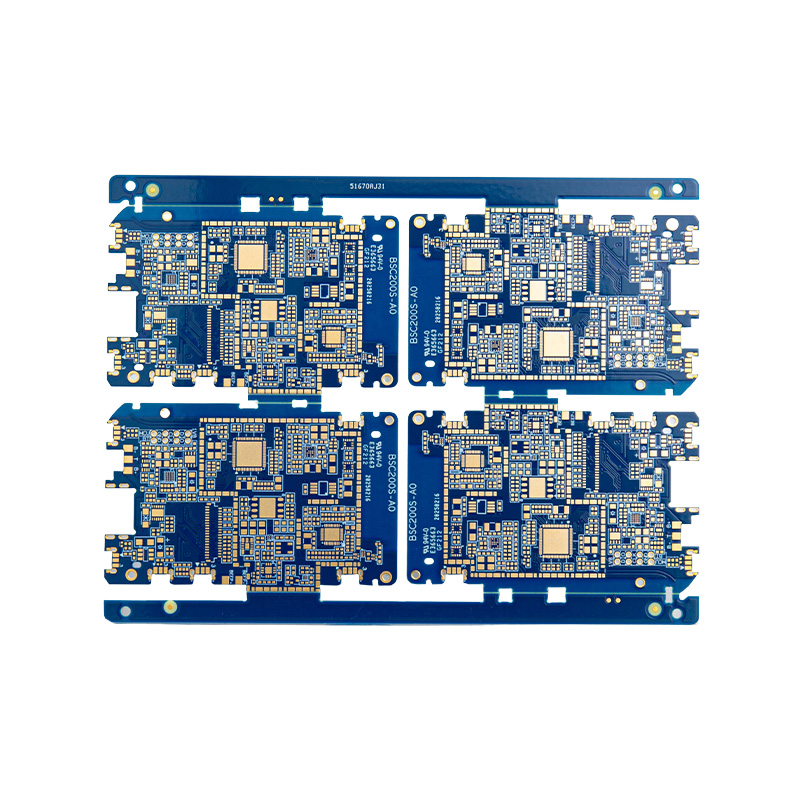

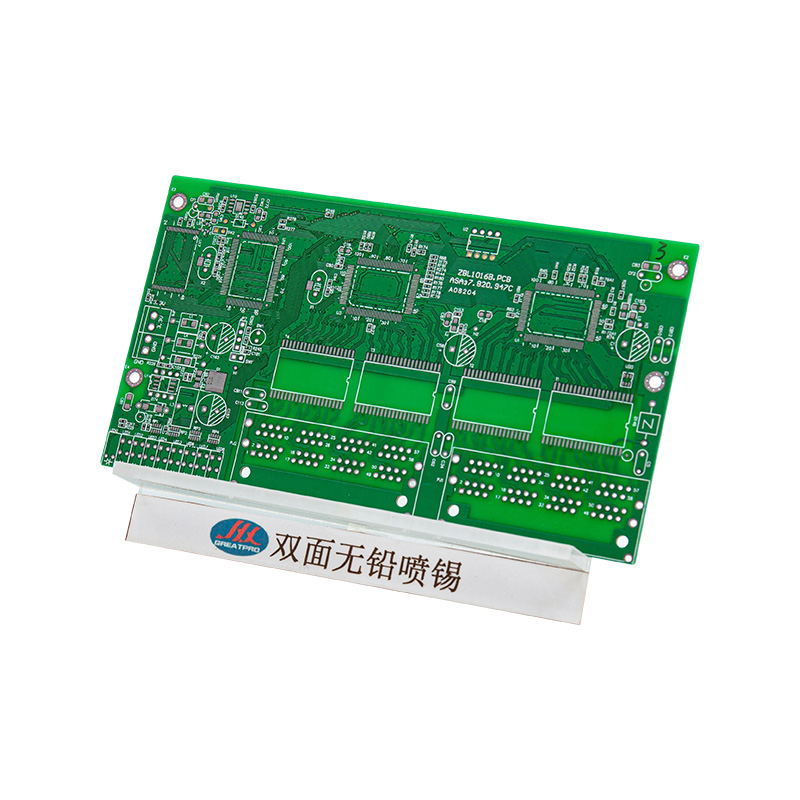

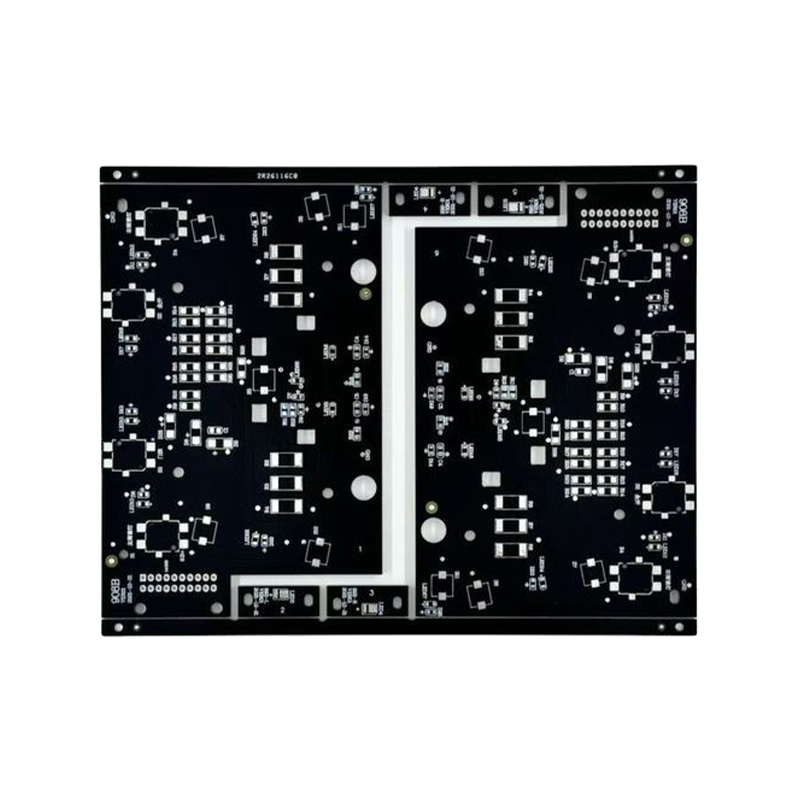

Anhui Hongxin Electronic Technology Co., Ltd. , joka sijaitsee Kiinan PCB Industrial Parkissa, Guangdessa, on ollut korkean tarkkuuden piirilevytuotannon johtaja vuodesta 2013 lähtien. Yli 20 000 neliömetrin tuotantotilalla ja 15 vuoden kokemuksella ammattiinsinöörien tiimillämme olemme erikoistuneet kaikkeen 1-32-kerroksisista levyistä korkea-Tg- ja metallipohjaisiin alustoihin. Asiantuntemuksemme varmistaa, että monimutkaisetkin kaksipuoliset mallit optimoidaan sekä lämpö- että sähkösuorituskyvyn kannalta.
Parametrien vertailu: Vakio vs. optimoitu kaksipuolinen piirilevysuunnittelu
Seuraava taulukko havainnollistaa teknisiä eroja perusmallien ja ammattimaisten suunnittelutiimien optimoimien korkean suorituskyvyn levyjen välillä:
| Tekninen parametri | Tavallinen kaksipuolinen piirilevy | Optimoitu suunnittelu (Hongxin-standardit) | Vaikutus suorituskykyyn |
| Pohjamateriaali Tg | Vakio FR-4 (130°C) | High-Tg FR-4 (>170°C) | Parempi vakaus korkeissa lämpötiloissa |
| Kuparin paksuus | 0,5 unssia - 1,0 unssia | 2,0 unssia - 6,0 unssia (paksu kupari) | Suurempi virtakapasiteetti ja lämmönpoisto |
| Min. Jäljityksen leveys/väli | 6/6 milj | 3/3 mil (korkea tarkkuus) | Mahdollistaa tiheämmän, monimutkaisen piirin |
| Yhteyden kautta | Normaali PTH | Buried Via / Thermal Via Arrays | Tehostettu pystysuora lämmön ja signaalin siirto |
| Prototyyppien läpimenoaika | 3-5 päivää | Jopa 24 tuntia | Nopeutetut T&K-syklit |
Usein kysytyt kysymykset (FAQ)
Q1: Kuinka Anhui Hongxin Electronic Technology Co., Ltd. varmistaa erittäin tarkkojen kaksipuolisten levyjen laadun?
Laatu on ytimessä Anhui Hongxin Electronic Technology Co., Ltd. Tuotantoprosessimme ovat läpäisseet kansainväliset sertifikaatit, mukaan lukien ISO9001, IATF16949 (Automotive Quality) ja UL-turvallisuussertifikaatit. Jokainen levy, olipa kyseessä nopea prototyyppi tai massatilaus, testataan tarkasti sen varmistamiseksi, että se täyttää korkean tarkkuuden standardejamme, mikä antaa maailmanlaajuisille asiakkaillemme Kaakkois-Aasiassa, Euroopassa ja Amerikassa täydellisen mielenrauhan.
Q2: Mitä vaihtoehtoja on saatavilla erikoistuneille kaksipuolisille sovelluksille, kuten suuritehoisille tai suurtaajuuslaitteille?
Anhui Hongxin Electronic Technology Co., Ltd. tarjoaa laajan valikoiman alustamateriaaleja, kuten suurtaajuuslevyjä, metallialustoja (äärimmäiseen jäähdytykseen) ja halogeenivapaita levyjä. Insinöörimme, joilla on yli 15 vuoden kokemus alalta, voivat auttaa oikean dielektrisen ja kuparin painon valinnassa varmistaakseen, että kaksipuolinen levysi kestää kovaa kilpailua ja teknisiä vaatimuksia.
Q3: Kuinka nopeasti Anhui Hongxin Electronic Technology Co., Ltd. voi toimittaa kaksipuolisia prototyyppejä ja massatilauksia?
Olemme ylpeitä nopeasta reagointikyvystämme. Anhui Hongxin Electronic Technology Co., Ltd. pystyy toimittamaan kaksipuolisen PCB-prototyypin jopa 24 tunnissa. Joukkotilauksissa ylläpidämme erittäin tehokasta 6-7 päivän toimitusaikaa yksi- ja kaksipuolisille tauluille. Tämä nopeus yhdistettynä 20 000 neliömetrin toimitilaamme ja 110 työlleen omistautuneeseen työntekijään mahdollistaa sekä laajamittaisen tuotannon että pienten erien nopean prototyyppien valmistuksen vaivattomasti.
