FR-4, RF-piirilevymateriaalit ja metalliydinpiirilevy: Täydellinen valintaopas

FR-4 PCB Materiaali: Ominaisuudet, arvosanat ja mihin se sopii

FR-4 on elektroniikkateollisuuden laajimmin käytetty PCB-substraattimateriaali , joka muodostaa suurimman osan jäykkien piirilevyjen tuotannosta maailmanlaajuisesti. Se on lasivahvistettu epoksilaminaatti – kudottu lasikuitukangas, joka on liimattu epoksihartsisideaineella – luokitellaan NEMA-standardin LW 553 mukaan. "FR" tarkoittaa palonestoainetta; FR-4-levyt sammuvat itsestään, kun sytytyslähde poistetaan, ja ne täyttävät UL 94 V-0 syttyvyysvaatimukset.

Standardin FR-4 tärkeimmät sähköiset ja mekaaniset ominaisuudet:

  • Dielektrisyysvakio (Dk): 4,2–4,8 taajuudella 1 MHz – riittävä digitaalisille ja matalataajuisille analogisille piireille, mutta liian häviöllinen RF-työhön yli ~1 GHz
  • Häviötekijä (Df): 0,017–0,025 1 MHz:llä – suhteellisen korkea, mikä aiheuttaa merkittävää signaalin vaimenemista mikroaaltotaajuuksilla
  • Lasittumislämpötila (Tg): vakiolaatu 130–140 °C; keski-Tg 150–160 °C; korkea-Tg 170-180 °C
  • Vetolujuus: noin 310 MPa, mikä tarjoaa hyvän mekaanisen jäykkyyden monikerroksisille pinouksille
  • Lämmönjohtavuus: 0,3–0,4 W/m·K – huono, mikä rajoittaa sen käyttöä suuritehoisissa sovelluksissa

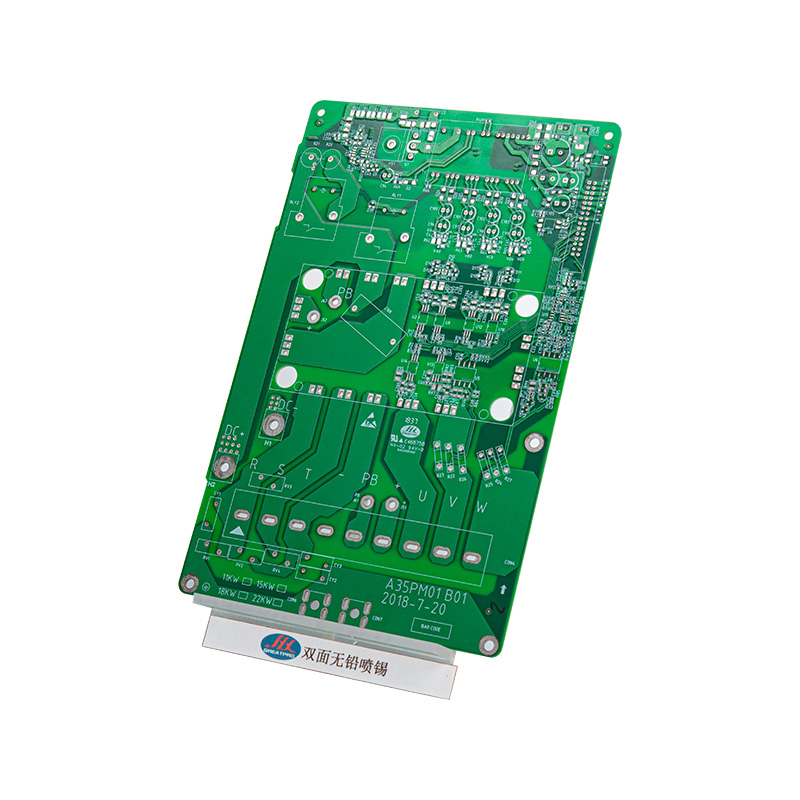

FR-4-laadut erotetaan ensisijaisesti Tg:n perusteella. High-Tg FR-4 (≥170 °C) on määritelty lyijyttömälle reflow-juotosprosesseille, autojen elektroniikkaan ja teollisuuden ohjauskorteille, jotka kestävät korkeita lämpötiloja. Standardi Tg FR-4 soveltuu edelleen kulutuselektroniikkaan, tietojenkäsittely- ja tietoliikennelaitteisiin, jotka toimivat normaaleissa lämpötila-alueilla.

Huolimatta rajoituksistaan korkeissa taajuuksissa ja lämpötiloissa, FR-4 tarjoaa vertaansa vailla olevan yhdistelmän prosessoitavuutta, mittastabiilisuutta, kemiallista kestävyyttä ja kustannuksia – tyypillisesti 2–6 dollaria neliöjalkaa kohden raakalaminaatista , paljon alle erikoisalustamateriaalien. Se tukee hienojakoisia monikerroksisia rakenteita aina 3/3 milinjälki/tila asti ja on yhteensopiva kaikkien tavallisten piirilevyjen valmistusprosessien kanssa, mukaan lukien laserporaus, suorakuvaus ja upotuspinnan viimeistely.

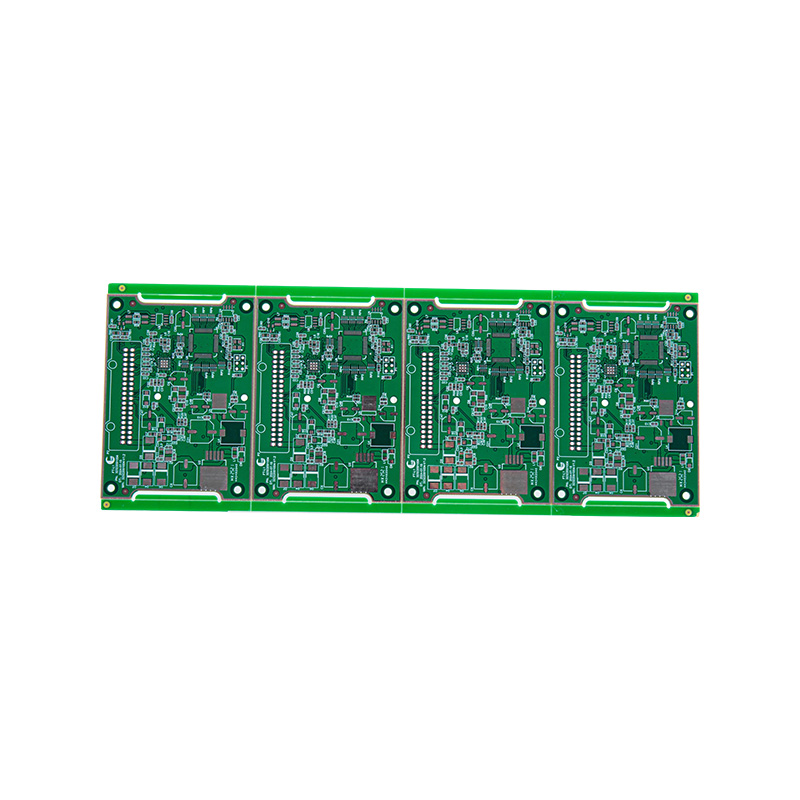

Green Fr-4 OEM Multilayer Gold Plating PCB

RF-piirilevymateriaalien valinta: Mikä muuttuu 1 GHz:n yläpuolella

RF- ja mikroaaltopiirien suunnittelu vaatii substraattimateriaaleja alhaiset ja vakaat dielektriset vakiot, minimaaliset häviötekijät ja tiukat ominaisuustoleranssit — vaatimukset, jotka eliminoivat standardin FR-4 useimmissa tapauksissa yli 500 MHz. Signaalin eheys RF-taajuuksilla riippuu kriittisesti substraatista, koska sähkömagneettinen kenttä ulottuu dielektriseen aineeseen; mikä tahansa häviö tai vaihtelu Dk:ssa vaikuttaa suoraan impedanssin säätöön, kytkentähäviöön ja vaiheiden tasaisuuteen.

Tärkeimmät parametrit RF-alustan valinnassa

Kaksi sähköistä parametria hallitsee RF-materiaalin valintapäätöksiä:

  • Dielektrisyysvakio (Dk / εr): määrittää voimajohtojen mitat ja etenemisnopeuden. Pienemmät Dk-arvot mahdollistavat leveämmät jäljet ​​tietylle impedanssitavoitteelle, mikä parantaa valmistettavuutta. Korkeataajuuslaminaatit tarjoavat tyypillisesti Dk-arvot välillä 2,2 - 10,2 ja tiukat toleranssit ±0,05 tai parempia.
  • Häviötekijä (Df / tan δ): määrittää suoraan lisäyshäviön. Ensiluokkaiset RF-laminaatit saavuttavat Df-arvot 0,0009–0,003 taajuudella 10 GHz, verrattuna 0,02:een standardin FR-4:n kohdalla, mikä vähentää merkittävästi signaalihäviötä antennisyöttöissä, tehovahvistimissa ja suodatinverkoissa.

Toissijaisia näkökohtia ovat mm lämpölaajenemiskerroin (CTE) — erityisesti Z-akselin CTE, joka vaikuttaa luotettavuuteen lämpökierron kautta — kuparikalvon pinnan karheuteen ja kosteuden imeytymiseen, mikä voi muuttaa Dk- ja Df-arvoja kosteissa ympäristöissä.

Yleiset RF-laminaattiperheet ja niiden sovellukset

Materiaaliperhe Tyypillinen Dk Tyypillinen Df (10 GHz) Tärkeimmät sovellukset
PTFE / Keramiikkatäytetty PTFE 2.2 – 10.2 0,0009 – 0,003 Millimetriaalto, tutka, vaiheistetut ryhmät, satelliitti
Hiilivety / Keramiikka (esim. RO4000-sarja) 3.38-3.55 0,0027 – 0,004 Autotutka, tukiasemien antennit, tehovahvistimet
Pienihäviöiset FR-4-versiot (esim. Megtron 6) 3.4 – 3.7 0,002 – 0,005 Nopea digitaalinen, taustalevyt, 5G-infrastruktuurilevyt
Liquid Crystal Polymer (LCP) 2,9 – 3,0 0,002 – 0,004 mmWave joustavat antennit, puettavat laitteet, IoT-moduulit
Suurten RF-piirilevylaminaattiperheiden vertailu dielektristen ominaisuuksien ja käyttöalueen mukaan

PTFE-pohjaiset laminaatit

Polytetrafluorieteeni (PTFE) -substraatit – puhtaat tai kudotulla lasilla tai keraamisilla täyteaineilla vahvistetut – tarjoavat alhaisimman PCB-muodossa saatavilla olevan häviökyvyn. Puhtaat PTFE-laminaatit tarjoavat Dk-arvon niinkin alhaiseksi kuin 2,1 ja Df:n alle 0,001, mutta ne ovat mittasuhteeltaan epävakaita ja vaikeita käsitellä. Keraamitäytteiset PTFE-komposiitit (kuten Rogers RT/duroid- ja TMM-sarjat) tasapainottavat pienen häviön ja parannetun mittavakauden, mikä tekee niistä vakiovalinnan vaativiin mikroaalto- ja millimetriaaltomalleihin 10 GHz:stä reilusti yli 100 GHz:iin. Kustannukset ovat korkeat – tyypillisesti 10–30 kertaa FR-4:n hinta – ja vaaditaan erikoistuneet poraus- ja etsausprosessit.

Hiilivetykeraamiset laminaatit

Hiilivetykeraamiset laminaatit, kuten Rogers RO4000 -sarja, ovat suurelta osin korvanneet PTFE:n keskitaajuisissa RF-sovelluksissa (1–30 GHz), koska niissä yhdistyvät lähes PTFE:n sähköinen suorituskyky. FR-4-yhteensopivat valmistusprosessit . Ne voidaan porata, laminoida ja pinnoittaa vakiovarusteilla ilman PTFE:n myötörakkoja, mikä pienentää valmistetun levyn kokonaiskustannuksia merkittävästi. RO4350B, jonka Dk on 3,48 ± 0,05 ja Df 0,0037 10 GHz:llä, on yksi laajimmin määritellyistä RF-laminaateista maailmanlaajuisesti, ja sitä käytetään laajalti 77 GHz:n autojen tutkamoduuleissa ja 5G-piensoluantenneissa.

Hybridipinoaminen: RF- ja digitaalisten kerrosten yhdistäminen

Nykyaikaiset RF-järjestelmät integroivat yhä useammin analogiset etupiirit digitaalisella signaalinkäsittelyllä yhdellä kortilla. Hybridi monikerroksiset pinot kiinnitä RF-laminaatit ulompiin signaalikerroksiin standardinmukaisilla FR-4- tai pienihäviöisillä FR-4-ytimillä digitaalisia kerroksia varten, mikä erottaa korkeataajuiset signaalireitit kustannusherkästä digitaalisesta sisällöstä. Liimakalvojen yhteensopivuus erilaisten materiaalien välillä – erityisesti CTE:n epäsuhta ja kuoriutumislujuus – on kriittinen suunnittelunäkökohta hybridipinoamisessa.

Metalliydinpiirilevymateriaali: lämmönhallinta alustan kautta

Metalliydinpiirilevyt (MCPCB:t) korvaavat tavanomaisen FR-4-dielektrisen ytimen lämpöä johtavalla metallipohjalla - tyypillisesti alumiinista, kuparista tai teräksestä - parantamaan dramaattisesti tehokomponenttien lämmönpoistoa. Kun FR-4 johtaa lämpöä noin 0,3 W/m·K, alumiiniytiminen MCPCB saavuttaa 1–3 W/m·K dielektrisen kerroksen läpi ja 205 W/m·K itse alumiinipohjan läpi, mikä mahdollistaa lämmön leviämisen nopeasti koko levyn läpi ja siirtymisen jäähdytyselementtiin tai runkoon.

MCPCB-kerrosrakenne

Tavallinen yksikerroksinen MCPCB koostuu kolmesta sidotusta kerroksesta:

  1. Kuparifoliopiirikerros — tyypillisesti 1 unssia (35 µm) - 3 unssia (105 µm), jotka kuljettavat sähköpiirin
  2. Lämpöä johtava dielektrinen kerros — täytetty polymeerikerros, jonka paksuus on 50–200 µm, joka tarjoaa sähköisen eristyksen ja minimoi samalla lämmönvastuksen; tämän kerroksen johtavuus (tyypillisesti 0,8–3 W/m·K, jopa 8 W/m·K premium-luokissa) on lämpöpolun ensisijainen pullonkaula
  3. Metallinen pohjakerros — 1,0–3,2 mm paksu, toimii mekaanisena alustana ja lämmönlevittäjänä

Alumiiniydin vs. kupariydin vs. teräsydin

Alumiiniytimiset MCPCB:t hallitsevat markkinoita — Useimmat LED-valaistuslevyt, moottoriohjainmoduulit ja virtalähteen piirilevyt käyttävät pohjana alumiiniseosta 5052 tai 6061. Alumiinin lämmönjohtavuus on 160–200 W/m·K, kevyt, helppo työstää ja alhainen hinta. Se on oletusvalinta LED-katuvaloihin, autovalaistukseen ja kulutuselektroniikkaan.

Kupariytimiset MCPCB:t tarjoavat erinomaisen lämmönjohtavuuden (385–400 W/m·K) äärimmäisissä lämpövuosovelluksia varten – suuritehoiset laserdiodit, IGBT-moduulit ja tehovahvistimet, jotka tuottavat lämpötiheyksiä yli 50 W/cm². Kupari on raskaampaa ja huomattavasti kalliimpaa kuin alumiini, mikä rajoittaa sen käytön tapauksiin, joissa lämpöteho on ensisijainen rajoite.

Teräsytimiset MCPCB:t (tyypillisesti kylmävalssattu teräs tai ruostumaton teräs) uhraavat lämpösuorituskykynsä (lämmönjohtavuus ~50 W/m·K) mekaanisen jäykkyyden ja sähkömagneettisen suojauksen vuoksi. Niitä käytetään moottorin ohjauskorteissa ja sovelluksissa, jotka vaativat rakenteellista jäykkyyttä tai magneettista suojausta maksimaalisen lämmönpoiston sijaan.

Dielektrinen kerros: Thermal Bottleneck

Lämpöä johtava eriste on suorituskyvyn kannalta kriittisin materiaalivaihtoehto MCPCB:ssä. Vakiodielektrisissä kerroksissa käytetään alumiinioksidi- tai boorinitridihiukkasia upotettuna epoksiin, jolloin saavutetaan 1–3 W/m·K. Korkean suorituskyvyn laatuja, jotka sisältävät suurempihiukkasia boorinitridi- tai alumiininitriditäyteaineita 6–9 W/m·K , vähentää liitosten ja levyn välistä lämpövastusta jopa 3-kertaiseksi verrattuna standardilaatuihin – kriittinen kirkkaille LED-ryhmille ja tehomoduuleille, joissa liitoslämpötilan muutaman asteen lasku pidentää merkittävästi komponenttien käyttöikää. Dielektrisen kerroksen läpilyöntijännite on yhtä tärkeä; arvot 3000 V AC tai korkeammat ovat tyypillisiä teollisille sovelluksille.

Suunnittelua ja valmistusta koskevia huomioita

MCPCB:t ovat pääasiassa yksi- tai kaksipuolisia, koska signaalien reitittäminen metalliytimen läpi vaatii lämpöeristettyjä läpimeneviä reikiä – prosessi, joka lisää kustannuksia ja monimutkaisuutta. Monikerroksisille lämpömalleille, eristetyt metallisubstraatit (IMS) tai sen sijaan käytetään upotettuja kuparikolikkotekniikoita. CTE-epäsopivuus metallipohjan ja dielektristen/kuparikerrosten välillä on hallittava sulatusjuottamisen aikana; alumiinin CTE ~23 ppm/°C on noin kaksi kertaa kupariin verrattuna ja huomattavasti korkeampi kuin keraamiset komponentit, joten juotosliitosten luotettavuus on keskeinen luotettavuuden suunnittelun huolenaihe autoteollisuudessa ja korkean syklin sovelluksissa.

Oikean piirilevymateriaalin valinta: FR-4, RF-laminaatti tai metalliydin

Kolme materiaaliluokkaa täyttävät erilaiset suunnitteluvaatimukset minimaalisella päällekkäisyydellä. Käytännön valintakehys noudattaa sovelluksen ensisijaista rajoitusta:

  • Kustannuslähtöinen, digitaalinen tai matalataajuinen analoginen (<500 MHz): FR-4 sopivassa Tg-luokassa. Kattaa suurimman osan kulutuselektroniikasta, teollisuuden ohjaimista ja laskentalaitteistoista.
  • RF/mikroaaltosignaalin eheys (500 MHz – 100 GHz): Valitse RF-laminaatti taajuuden, häviöbudjetin ja valmistuksen yhteensopivuuden perusteella. Hiilivetykeramiikka (RO4000-luokka) 1–30 GHz volyymituotantoon; PTFE-komposiitit tehokkaimpiin tai millimetriaaltomalleihin.
  • Lämmönhallinta tehoelektroniikkaan tai LED-valaistukseen: Metalliydinpiirilevy alumiinipohjalla useimpiin sovelluksiin; kupariydin, jossa lämpövirta ylittää ~50 W/cm².

Hybridisovelluksissa – kuten 5G-tehovahvistinmoduulissa, joka vaatii sekä RF-signaalin suorituskykyä että suurta lämpöhäviötä – voidaan yhdistää RF-laminaattisignaalikerros metalliseen taustalevyyn tai upotettuun lämpölevyyn, mikä osoittaa, että substraatin valinta on harvoin yhden materiaalin päätös edistyneissä malleissa.
