Kustannustehokas piirilevykokoonpano: mistä säästöt todella tulevat

Kustannustehokas piirilevyjen kokoonpano ei ole ensisijaisesti halvimman sopimusvalmistajan löytämistä – se on seurausta päätöksistä, jotka on tehty kauan ennen kuin levyt saapuvat tehtaan lattialle. Komponenttien valinta, valmistettavuuden (DFM) vaatimustenmukaisuus, panelointistrategia ja tilausmäärä vaikuttavat kaikki kokoonpanon kokonaiskustannuksiin enemmän kuin minkä tahansa CM:n ilmoittama yksikköhinta. Kustannusten syntymisen ymmärtäminen kussakin vaiheessa antaa insinöörille ja hankintatiimille mahdollisuuden tehdä kohdennettuja päätöksiä, jotka vähentävät kulutusta laadusta tai luotettavuudesta tinkimättä.

Viisi tehokkainta vipua kustannustehokkaaseen piirilevykokoonpanoon ovat:

• Komponenttien standardointi ja suositeltujen osien luettelot: Valmistajan hyväksytyn toimittajaluettelon (AVL) komponenttien käyttäminen useiden hankintavaihtoehtojen kanssa eliminoi spot-buy-palkkiot ja vähentää hankinnan läpimenoajan riskiä. Yksittäinen varastoimaton, yhdestä lähteestä peräisin oleva komponentti voi viivyttää koko tuotantoa 8–16 viikolla ja lisätä 15–30 % tuoteluettelon kustannuksiin allokaatiovajeen aikana.
• Suunnittelun valmistettavuuden (DFM) noudattaminen: Ilman DFM-tarkistusta suunnitellut piirilevyt aiheuttavat piilokustannuksia jälkikäteen – manuaalinen uudelleentyöstö, korkeammat vikojen määrät, pidempi tarkastusaika ja ohjelmointikulut monimutkaisissa poiminta-asennuksissa. Alan tiedot osoittavat tämän johdonmukaisesti 70–80 % valmistuskustannuksista on lukossa suunnitteluvaiheessa , ennen kuin yksittäinen komponentti asetetaan.

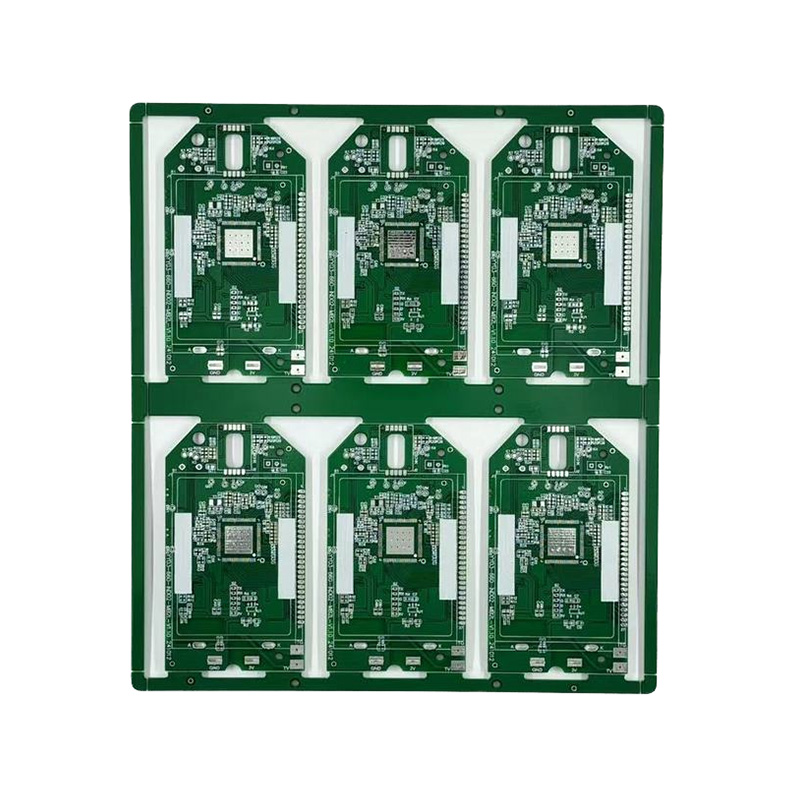

• Panelointi: Useiden piirilevyjen ryhmittäminen yhdeksi paneeliksi SMT-käsittelyä varten vähentää dramaattisesti yksikkökohtaisia asennus-, stensiilitulostus- ja uudelleenjuoksukustannuksia. Pienille levyille (alle 100 cm²) panelointi alentaa tyypillisesti kokoonpanokustannuksia 30–50 % yksikköä kohden verrattuna yksittäisiin levyihin.
• SMT vs. läpireiän suhde: Pinta-asennusteknologian (SMT) sijoittelu on pitkälle automatisoitua ja maksaa murto-osan läpireiän (THT) asettamisesta, mikä vaatii usein käsityötä. Jokainen THT-komponentti pääasiassa SMT-suunnittelussa lisää suhteettomia kustannuksia. Kun mekaanisen lujuuden vuoksi tarvitaan läpimeneviä liittimiä, puristussovitusvaihtoehdot eliminoivat juottamisen kokonaan.
• Volyymien konsolidointi ja ennusteen tarkkuus: Sopimusvalmistajien hinnoittelu asennuksen kuoletukselle yli ajomäärän. Yksinkertaisen 50-komponenttisen levyn 500 yksikön sarja voi maksaa 8–12 dollaria levyä kohden koottuna; sama kortti 5 000 yksikön kohdalla laskee tyypillisesti 1,50–3,00 dollariin. Tarkka kysynnän ennustaminen, joka mahdollistaa volyymien yhdistämisen, on yksi hankintatiimien käytettävissä olevista kustannusten vähentämiskeinoista.

Piilotettuja kustannustekijöitä, joiden avulla voit tarkistaa nykyisen kokoonpanokulusi

Ilmeisten yksikkökustannusten lisäksi useat kokoonpanolaskujen rivikohdat jäävät usein huomiotta toimittajien vertailussa. NRE (non-recurring engineering) maksut - kattaa kaavaimen valmistuksen, ohjelmoinnin ja ensimmäisen artikkelin tarkastuksen - vaihtelevat tyypillisesti 150 - 800 dollaria uutta levymallia kohden, ja ne on usein haudattu noteerattuihin hintoihin pienissä ajoissa. Kaavaimen kustannukset (80–250 dollaria laserleikkaukselle ruostumattomalle teräkselle) on kiinteät suunnitteluversiota kohden, mikä tekee toistuvista suunnittelumuutoksista suhteettoman kalliita pienillä volyymeilla. Lisäksi Röntgentarkastus ja toimintatestauslaitteet Asennusmaksut ovat 500–2 500 dollaria korttityyppiä kohden, ja ne tulee arvioida testaamattomien kokoonpanojen vikariskin ja takuualtistuksen perusteella, eikä niitä voida sulkea pois laskujen kokonaissumman pienentämiseksi.

PCB Taittosuunnitteluohjelmisto: oikean työkalun valitseminen työnkulkuun

PCB-asettelun suunnitteluohjelmisto on ensisijainen työkalu, jonka avulla määritetään kaikki kokoonpanokustannukset, valmistettavuus ja suorituskyky. EDA (electronic design Automation) -alustan valinta ei vaikuta pelkästään suunnittelijan tuottavuuteen, vaan DFM-tarkastusten laatuun, simulaatiotietojen tarkkuuteen, yhteistyön helppouteen sopimusvalmistajien kanssa sekä suunnittelutiedostojen pitkäaikaiseen ylläpidettävyyteen. Mikään yksittäinen työkalu ei ole yleisesti optimaalinen – oikea valinta riippuu suunnittelun monimutkaisuudesta, tiimin koosta, budjetista ja integrointivaatimuksista.

DFM-tarkistusominaisuudet: mitä etsiä

PCB-asetteluohjelmistosi DFM-säännöntarkistusominaisuus on suoraan sidottu kokoonpanon tuottoon ja kustannuksiin. Työkalun tulee valvoa vähintään: minimaalinen rengasrengas ja porausvälykset kupariin (poran rikkoutumisen estämiseksi), juotosmaskin laajennussäännöt (siltojen muodostumisen estämiseksi hienojakoisissa IC:issä), kuparin ja levyn väliset välykset (jälkien altistumisen estämiseksi reitityksen ja paneelien irrottamisen aikana) ja sisäpihan päällekkäisyyden tunnistus (komponenttien sijoitusristiriitojen merkitseminen ennen valmistusta). Ensiluokkaiset alustat, kuten Altium ja Cadence, integroivat myös reaaliaikaisen 3D-välyksen tarkistuksen ja impedanssiohjatun reitityksen automaattisella kerrospinon validoinnilla – ominaisuudet, jotka ovat kriittisiä nopeissa, yli 1 GHz:n malleissa, mutta tarpeettomia ylikuormituksia yksinkertaisemmille sekasignaalikorteille.

Tiedoston ulostulo ja CM-yhteensopivuus

Riippumatta siitä, mitä PCB-asetteluohjelmistoa käytetään, sopimusvalmistajalle toimitettavan tulostuspaketin tulee sisältää: Gerber RS-274X -tiedostot kaikille kuparikerroksille, poratiedostot (Excellon-muoto), levyn ääriviivat (mekaaninen kerros), juotosmaski ja silkkipainokerrokset, BOM Excel- tai CSV-muodossa sekä painopiste/poiminta-ja-paikka-tiedosto jokaiselle koordinaattikomponentille ja rotaatiolle (X). Jotkut CM:t hyväksyvät yhä useammin ODB- tai IPC-2581-natiivisuunnittelutiedostot Gerbersin tilalle, mikä tarjoaa monipuolisempaa tietoa DFM-tarkistusta varten ja vähentää käännösvirheiden riskiä. Vahvistamalla CM:n ensisijaisen syöttömuodon ennen työkaluketjun viimeistelyä vältyt kalliilta tiedostojen muunnosviiveiltä nauhan poiston aikana.

Quick Turn PCB-valmistajat: mitä termi todellisuudessa tarkoittaa

Nopeasti kääntyvät piirilevyjen valmistajat ovat valmistus- ja kokoonpanopalveluntarjoajia, jotka ovat rakentaneet toimintansa nimenomaan puristettujen läpimenoaikojen ympärille – tyypillisesti tarjoamalla paljaan levyn valmistuksen 24–72 tunnissa ja kootut levyt 3–7 arkipäivässä verrattuna tavanomaisten volyymipiirilevyvalmistajien 10–15 päivän toimitusaikaan. Tämä nopeuslisä maksaa: tyypillisesti paljaiden lautojen nopea kääntyminen on hinnoiteltu 3–8 kertaa suurempi yksikköä kohden kuin volyymituotannon hinnoittelu, ja kokoonpanon nopeista käännöksistä peritään 25–100 % ylimääräisiä lisämaksuja tavallisiin NRE- ja yksikköhintoihin verrattuna.

Nopeasti kääntyvien piirilevyjen valmistajien liiketoimintaperusteet ovat vahvimmat kolmessa skenaariossa: prototyypin ja suunnittelun iterointisyklit kun suunnitteluaikakustannukset ylittävät huomattavasti valmistuspalkkiot; tuotantolinjan hätätilanteissa kun vioittunut levy pysäyttää tuotantolinjan seisokkien kustannuksilla, jotka ylittävät tuhansia dollareita tunnissa; ja lyhyen ikkunan markkinoille jossa ensimmäisen liikkujan etu oikeuttaa nopeat kustannukset. Suunnitellussa volyymituotannossa pikakäännöspalvelut ovat harvoin kustannuksiltaan perusteltuja ja palkkio on parempi sijoittaa valmiiden kokoonpanojen turvallisuusvaraston ylläpitoon.

Avainpelaajat Quick Turn PCB -markkinoilla

Nopeasti käännetyt piirilevymarkkinat jakautuvat kolmeen tasoon maantieteellisen, kapasiteettialueen ja kohdeasiakkaan perusteella:

• Kiinassa toimivat verkkoalustat (JLCPCB, PCBWay, Seeed Fusion): Tarjoa alhaisin absoluuttinen hinta vakiotyyppisille nopeille käännöksille – 10-osainen, 2-kerroksinen levy 48 tunnissa alle 20 dollarilla on vakiona. Kokoonpanon läpimenoaika 3–5 päivää on saatavilla sisäisellä komponenttivarastolla. Soveltuu parhaiten prototyyppityöhön, jossa kustannukset ovat ensisijainen rajoitus ja viranomaissertifiointiasiakirjoja ei vaadita.
• Pohjois-Amerikan pikakierrosasiantuntijat (Advanced Circuits, Sunstone Circuits, Sierra Circuits, TTM Technologies): Tarjoaa 24–48 tunnin paljaan kartongin valmistuksen täydellä IPC Class 2 tai Class 3 sertifioinnilla, UL-hyväksytyillä materiaaleilla ja ITAR-yhteensopivalla käsittelyllä puolustus- ja ilmailusovelluksiin. Saatavilla on kokoonpanopalveluja 5-7 päivän kierroksilla. Yksikköhinta on huomattavasti korkeampi kuin kiinalaisilla alustoilla, mutta toimitusaika, IP-suojaus ja säädöstenmukaisuusvaatimukset tekevät kotimaisesta hankinnasta pakollisen monille sovelluksille.
• Eurooppalaiset pikakierrosten tarjoajat (Eurocircuits, Multi-CB, Beta LAYOUT): Palvele EU-markkinoita 1–5 päivän valmistusajoilla, CE-yhteensopivalla laatudokumentaatiolla ja RoHS-yhteensopivalla käsittelyllä. Online-DFM-tarkistus ja välitön lainaus ovat vakio-ominaisuuksia. Vahva valinta EU-pohjaisille suunnittelutiimeille, jotka tarvitsevat paikallisesti hankittuja levyjä CE-merkintää tai REACH-vaatimustenmukaisuusasiakirjoja varten.

Mitä on tarkistettava ennen pikatilauksen tekemistä

Nopeat läpimenoaikasitoumukset ovat vain yhtä luotettavia kuin valmistajan kapasiteetinhallinta- ja komponenttien saatavuusjärjestelmät. Ennen kuin teet aikakriittisen tilauksen, vahvista:

• Kaikki komponentit ovat omassa varastossa CM:ssä ennen tilausvahvistusta. Yksittäinen loppukomponentti romuttaa koko pikakäännösaikataulun. Hyvämaineiset CM:t tarjoavat reaaliaikaisia ​​tuoteluetteloiden saatavuuden tarkistuksia ennen pikatilausten hyväksymistä.
• DFM-tarkistus sisältyy ilmoitettuun läpimenoaikaan, ei ylimääräistä. Jotkut CM:t ilmoittavat valmistuksen läpimenoajan DFM:n hyväksynnästä, eivät tilauksen tekemisestä – ero, joka voi lisätä 12–24 tuntia todelliseen läpimenoon.
• Ilmoitettu toimitusaika on arkipäivämäärä, ei kalenteripäiviä. Keskiviikkona tehty "5 päivän" vuoro voidaan toimittaa vasta seuraavana keskiviikkona, jolloin viikonloput eivät ole mukana.
• Testaus ja tarkastus on määritelty. Nopeasti käännettyjen kokoonpanojen ei tulisi ohittaa sähkötestausta – viallisen levyn vastaanottamisen kustannukset viiden päivän odotuksen jälkeen ylittävät lentävän anturin tai toimintatestin kustannukset huomattavasti.

Kaikkien kolmen integrointi: suunnittelusta kustannusoptimoituun nopeaan tuotantoon

Vahvimmat tulokset piirilevykehityksessä tulevat käsittelemällä layout-suunnitteluohjelmiston valintaa, kokoonpanokustannusten optimointia ja valmistajan nopeaa valintaa integroituna järjestelmänä itsenäisten päätösten sijaan. Käytännön kehys tämän integroinnin saavuttamiseksi:

1. Valitse asetteluohjelmisto, jonka DFM-sääntöjoukot on sovitettu kohdeCM:ään. Johtavat pikakäännösvalmistajat julkaisevat prosessikykytaulukkonsa (vähimmäisjälki/tila, läpivientikoot, kuparipainot, säädetyt impedanssitoleranssit). Näiden sääntöjen lataaminen EDA-työkaluun projektin alussa havaitsee rikkomukset suunnittelun aikana eikä DFM-tarkistuksessa tiedoston lähettämisen jälkeen.
2. Rakenna ensisijaisten komponenttien kirjasto, joka on painotettu CM:si varastoitua varastoa kohti. Sekä JLCPCB (LCSC-kirjasto) että monet kotimaiset CM:t julkaisevat komponenttiluettelonsa verkossa. Varaosien suunnittelu eliminoi yleisimmän yksittäisen nopean käännösaikataulun epäonnistumisen syyn: komponenttien hankintaviiveet.
3. Käytä prototyypin nopeita käännöksiä suunnittelun vahvistamiseen ennen volyymiin sitoutumista. Asetteluvirheen havaitsevan 500 dollarin nopean käännöksen prototyyppiajon hinta on triviaalisen pieni verrattuna 1 000 yksikön tuotantoajon romuttamisen NRE- ja materiaalikustannuksiin. Rakenna yksi tai kaksi nopeaa käännöstä validointisykliä kehitysaikatauluun kiinteänä kuluna, ei muuttujana, jota pitäisi optimoida pois.
4. Siirtyminen volyymihinnoitteluun oikeassa käännekohdassa. Useimmat CM:t tarjoavat mielekkäitä hintaeroja 100, 500 ja 1 000 yksikössä. Kun suunnittelu on validoitu ja volyymi ennakoitavissa, 3–6 kuukauden kysynnän yhdistäminen yhdeksi kokonaistilaukseksi ajoitetuilla julkaisuilla vähentää tyypillisesti kokoonpanokustannuksia 40–60 % verrattuna kuukausittaisiin pikakierrostilauksiin – jopa varaston kantokustannukset huomioon ottaen.

Kurinalaisen DFM-harjoituksen yhdistelmä PCB-asettelusuunnitteluohjelmisto , tiukka lähestymistapa kustannustehokas piirilevykokoonpano suunnittelu- ja hankintapäätösten kautta sekä selkeän käsityksen ajankohdasta nopeasti kääntyvät piirilevyjen valmistajat tuottaa todellista lisäarvoa verrattuna siihen, kun ne edustavat vältettävissä olevia premium-kuluja, muodostavat toiminnallisen perustan tehokkaalle elektroniikkatuotannolle missä tahansa mittakaavassa.
