PCB elektroniikassa: suunnitteluohjelmisto, IPC-standardit, signaalin eheys ja ITAR-yhteensopivuus

Mikä on a PCB elektroniikassa

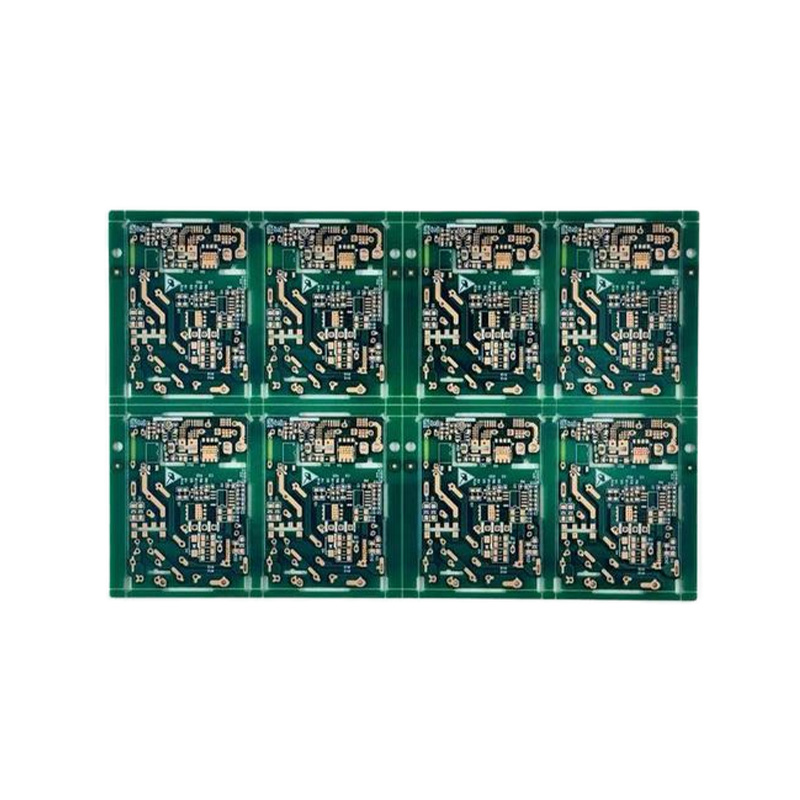

Painettu piirilevy (PCB) on käytännössä jokaisen elektronisen laitteen rakenteellinen ja sähköinen perusta. Se on litteä levy – tyypillisesti valmistettu FR-4 lasivahvisteisesta epoksilaminaatista – joka tukee mekaanisesti ja yhdistää sähköisesti elektronisia komponentteja johtavien kuparijälkien, tyynyjen ja läpivientien verkon kautta, joka on syövytetty tai kerrostettu sen pinnalle ja sisäkerroksille. Ilman piirilevyä nykyaikainen elektroniikka sellaisena kuin me sen tunnemme, olisi mahdotonta : se korvaa varhaisen elektroniikan pisteestä pisteeseen -johdotuksen kompaktilla, toistettavissa olevalla ja valmistettavalla rakenteella.

Piirilevyllä on kolme perusroolia samanaikaisesti. Ensinnäkin se tarjoaa fyysisen alustan, jolle komponentit - vastukset, kondensaattorit, integroidut piirit, liittimet ja sadat muut osat - asennetaan ja juotetaan. Toiseksi se luo sähköreittejä, jotka sallivat signaalien ja tehon kulkea näiden komponenttien välillä tarkasti. Kolmanneksi se suorittaa tämän reitityksen muodossa, joka voidaan tuottaa massatuotantona tasalaatuisella mittakaavassa, miljardeissa kuljetettavasta kulutuselektroniikasta yksittäisinä yksikköinä valmistettuihin ilmailu- ja avaruuslaitteistoihin.

PCB:t luokitellaan kerrosten määrän ja rakenteen mukaan. Yksikerroksisissa levyissä on jälkiä toisella puolella ja ne ovat yleisiä edullisissa kuluttajatuotteissa. Kaksipuoliset laudat käyttävät molempia pintoja. Monikerroksiset piirilevyt — tyypillisesti 4, 6, 8 tai useampia kerroksia — ovat vakiona kaikissa sovelluksissa, joihin liittyy tiheä komponenttien sijoittelu, ohjattu impedanssi, tehon eheystasot tai nopeat digitaaliset signaalit. HDI (High-density interconnect) -kortit vievät tätä pidemmälle käyttämällä mikroviejä ja hienojakoisia ominaisuuksia pakatakseen enemmän virtapiirejä pienempään tilaan, kuten älypuhelimissa ja puettavissa laitteissa näkyy.

Tavallisen jäykän FR-4-rakenteen lisäksi joustavat piirilevyt (flex circuits) käyttävät polyimidisubstraatteja, jotka mahdollistavat taivutuksen ja taittamisen kolmiulotteisiin muotoihin – välttämättömiä lääketieteellisissä laitteissa, ilmailujohdoissa ja kompaktissa kulutuselektroniikassa. Rigid-flex -levyt yhdistävät molemmat tekniikat yhdeksi kokoonpanoksi, mikä eliminoi liittimet ja vähentää painoa ja vikakohtia vaativissa ympäristöissä.

Piirilevykaavion suunnitteluohjelmisto: työkalut ja mihin ne sopivat parhaiten

Kaaviomainen sieppaus on piirilevysuunnittelun lähtökohta – se määrittelee komponenttien väliset loogiset yhteydet ennen fyysisen asettelun alkamista. Kaavakuvaa käytetään sitten luomaan verkkolista, joka ohjaa PCB-asettelutyökalua. Oikean EDA-ohjelmiston (elektroninen suunnitteluautomaatio) valinta ei vaikuta pelkästään suunnittelukokemukseen, vaan myös DFM:n (design for manufacturability) tuloksiin, yhteistyön työnkulkuihin ja vaatimustenmukaisuusdokumentaatioon.

Tärkeimmät alustat ammattimaisessa piirilevysuunnittelussa ovat:

• Altium-suunnittelija: Ammattimaisen laitteistotekniikan hallitseva valinta. Tunnettu yhdistetystä kaaviosta asetteluun -ympäristöstään, vahvasta kirjastonhallinnasta ja kattavista suunnittelusääntötarkistuksista (DRC). ActiveBOM- ja MCAD-yhteissuunnitteluominaisuudet ovat erityisen arvostettuja tuotekehityksen työnkuluissa. Lisenssikustannukset ovat korkeat, mutta toiminnallisuuden syvyys oikeuttaa sen kokopäiväisille piirilevyinsinööreille.
• KiCad: Johtava avoimen lähdekoodin EDA-alusta. Versio 7 ja sitä uudemmat versiot ovat täyttäneet suuren osan kaupallisista työkaluista, jotka tarjoavat tehokkaan kaavaeditorin, 3D-visualisoinnin, differentiaalisen parireitityksen ja kasvavan yhteisön kirjaston. Käytetään laajasti startup-yrityksissä, avoimissa laitteistoprojekteissa ja akateemisissa ympäristöissä.
• Poljinnopeus OrCAD / Allegro: OrCADia käytetään laajalti kaavamaiseen kaappaamiseen suunnitteluyrityksissä, kun taas Allegro on huippuluokan asettelutyökalu, joka sopii monimutkaisiin monikerroksisiin levyihin ja nopeaan signaalin eheystyöhön. Vahva SPICE-simulaatiointegraatio tekee OrCADista analogisen ja sekasignaalin suunnittelutiimien suosion.
• Mentor PADS / Xpedition: Yleinen auto- ja teollisuuselektroniikassa. PADS on keskitason vaihtoehto pienemmille joukkueille; Xpedition on yritystasoinen, ja siinä on vahva rajoituksiin perustuva asettelu nopeille ja RF-sovelluksille.
• EasyEDA / Fusion 360 Electronics: Pilvipohjaiset alustat, jotka sopivat prototyyppien tekemiseen, harrastajatyöhön ja tiimeihin, jotka tarvitsevat nopeita työnkulkuja suunnittelusta valmistukseen. EasyEDA on tiiviisti integroitu JLCPCB:n kokoonpanopalveluun, mikä mahdollistaa valmistuksen yhdellä napsautuksella suoraan suunnitteluympäristöstä.

Työkalun valinnasta riippumatta kaavion tulee sisältää täydelliset ja tarkat komponenttiarvot, viitemerkinnät ja nastamääritykset — virheet kaaviossa leviävät suoraan valmistettuun levyyn . Useimmat ammattimaiset työnkulut pakottavat muodollisen kaavamaisen tarkistuksen suunnitteluspesifikaatioon ennen asettelun aloittamista.

IPC-standardit piirilevysuunnittelulle: mitä ne kattavat ja miksi niillä on merkitystä

IPC (aiemmin Institute for Printed Circuits, nyt yksinkertaisesti IPC — Association Connecting Electronics Industries) julkaisee maailmanlaajuisesti hyväksytyt standardit, jotka ohjaavat piirilevyjen suunnittelua, valmistusta, kokoonpanoa ja tarkastuksia. IPC-standardien noudattaminen ei ole valinnaista useimmilla ammattimaisilla ja säännellyillä aloilla — OEM-valmistajat, puolustusvoimalaitokset ja lääkinnällisten laitteiden valmistajat vaativat sitä sopimuksessa, ja se auditoidaan usein.

IPC-A-610 ja J-STD-001 määrittelevät kolme tuoteluokkaa – luokka 1 (yleinen elektroniikka), luokka 2 (omistettu palveluelektroniikka) ja luokka 3 (korkea luotettavuus, mukaan lukien sotilas- ja lääketiede). Luokka 3 asettaa tiukimmat juotosliitos-, puhtaus- ja ammattitaitovaatimukset , ja vaatii sertifioituja IPC-operaattoreita ja tarkastajia (CIS/CIT) tuotantokerroksessa. Väärän luokan määrittäminen – tai sen määrittämättä jättäminen – on yleinen laatukiista ostajien ja sopimusvalmistajien välillä.

Signaalin eheys piirilevysuunnittelussa: ydinperiaatteet ja yleiset vikatilat

Signaalin eheys (SI) viittaa sähköisen signaalin laatuun sen kulkiessa PCB:n läpi – erityisesti siihen, saapuuko se määränpäähänsä riittävällä amplitudilla, ajoitustarkkuudella ja muodolla, jotta vastaanottava laite tulkitsee sen oikein. Kun kellotaajuudet ja tiedonsiirtonopeudet ovat nousseet gigahertsialueelle, signaalin eheys on siirtynyt niche-huolesta valtavirran suunnittelukuriin. Kortti, joka läpäisee Kongon demokraattisen tasavallan ja näyttää asettelultaan oikealta, voi silti epäonnistua toiminnallisessa testauksessa silmälle näkymättömien SI-ongelmien vuoksi.

Yleisimmät signaalin eheysongelmat ja niiden suunnittelutason lievennykset ovat:

• Impedanssin epäjatkuvuudet: Mikä tahansa muutos jäljen geometriassa – leveyssiirtymät, läpiviennit, liittimet, pätkät – luo paikallisen impedanssin muutoksen, joka aiheuttaa osittaisen signaalin heijastuksen. Ohjattu impedanssin reititys (yleensä 50 Ω yksipäiselle, 100 Ω differentiaalille) ja vaimennus (takaporaus tai läpiviennit) ovat vakiovastatoimia.
• Ylikuuluminen: Sähkömagneettinen kytkentä vierekkäisten jälkien välillä aiheuttaa kohinaa hiljaisilla linjoilla. Jäljitysvälin lisääminen (3 W:n sääntö: tila, joka on yhtä suuri kuin 3-kertainen jäljen leveys reunasta reunaan), maasuojajälkien käyttäminen ja nopeiden signaalien reitittäminen maatasojen välisissä sisäkerroksissa vähentävät ylikuulumista.
• Paluupolun epäjatkuvuudet: Suurtaajuiset paluuvirrat seuraavat pienimmän induktanssin polkua - suoraan niiden eteenpäin suuntautuvan virtaviivan alla vertailutasolla. Leikkaukset, raot tai tason muutokset, jotka katkaisevat tämän paluutien, pakottavat virran kiertämään, jolloin syntyy silmukka-antenni, joka säteilee EMI:tä ja ruiskuttaa kohinaa muihin piireihin.
• Vino differentiaalipareissa: Differentiaalinen signalointi (PCIe, USB, HDMI, DDR, LVDS) riippuu siitä, onko molempien johtimien pituus sovitettu sähköisesti. Pituusepäsopivuus aiheuttaa vinoutuman - ajoitussiirtymän P- ja N-signaalien välillä - mikä heikentää silmädiagrammin marginaalia ja lisää bittivirhesuhdetta. Useimmat EDA-työkalut pakottavat differentiaalisen parin pituuden sovituksen interaktiivisten reititysrajoitusten avulla.
• Virransyöttöverkon (PDN) melu: Riittämätön ohituskapasitanssi tai huonosti sijoitetut erotuskondensaattorit sallivat jännitteen vaihtelut tehokisoissa, kun IC:t vaihtuvat. Tämä ilmenee maan pomppimisena, syöttökohinana ja kellosignaalien lisääntyneenä värinänä. PDN-analyysityökalut mallintavat impedanssia vs. taajuutta ohjaamaan kondensaattorin valintaa ja sijoitusta.

Asettelua edeltävä simulointi (käyttämällä IBIS-malleja ja siirtojohtolaskimia) ja ulkoasun jälkeinen erottelu (käyttäen 3D-sähkömagneettisen kentän ratkaisijoita, kuten Ansys HFSS tai Cadence Sigrity) ovat vakiokäytäntöjä nopeilla korteilla. Yli 10 Gbps:n tiedonsiirtonopeudella SI-analyysi ei ole suunnittelun jälkeinen varmennusvaihe – se on panos pinoamis- ja reititysstrategiaan ensimmäisestä päivästä lähtien.

Nopea käännettävä piirilevykokoonpano: mikä ajaa läpimenoaikoja ja kuinka ne pakataan

Nopeasti toteutetusta piirilevykokoonpanosta – toimivien levyjen toimittamisesta 24 tunnista 5 päivässä normaalin 10–15 arkipäivän sijaan – on tullut kilpailukykyinen tekijä sopimusvalmistajien välillä, jotka palvelevat prototyyppien valmistusta, NPI:tä ja kiireellisiä tuotantovaatimuksia. Ymmärtäminen, mikä todella ohjaa kokoonpanon läpimenoaikoja, antaa ostajille mahdollisuuden tehdä älykkäämpiä valintoja sen sijaan, että maksaisit vain korkeampia hintoja palveluista, jotka eivät välttämättä tuota nopeampia tuloksia.

Tärkeimmät kokoonpanon läpimenoaikaan vaikuttavat:

• Paljaan levyn valmistus: Vakiomuotoiset FR-4-monikerroslevyt (jopa 8 kerrosta) voidaan valmistaa 24–48 tunnissa pikavalmistajilla. Edistyneet rakenteet – HDI, Rogers-laminaatit, upotetut läpiviennit, kontrolloitu impedanssi – lisäävät 1–5 päivää monimutkaisuudesta riippuen.
• Komponenttien saatavuus: Tämä on tyypillisesti pisin läpimenoaikamuuttuja. Suunnittelu, joka perustuu yhdestä lähteestä tai allokoiduista komponenteista, voi viivästyttää kokoonpanoa viikkoja CM-ominaisuuksista riippumatta. Tuoteluettelon rakentaminen suurten jakelijoiden (Digi-Key, Mouser, Arrow) varastoimien osien ympärille parantaa dramaattisesti läpimenon ennustettavuutta.
• Ohjelmointi ja testaus: In-circuit test (ICT), toimintatesti tai laiteohjelmiston ohjelmointi lisää aikaa, joka on suurelta osin kiinteä erän koosta riippumatta. Hyvin pienillä prototyyppiajoilla testin asennusaika voi ylittää kokoamisajan.
• Dokumentaation laatu: Epätäydelliset tai epäselvät Gerber-tiedostot, puuttuvat painopistetiedot tai ratkaisemattomat BOM-aseman suunnittelukyselyt, jotka lisäävät päiviä jokaiseen nopeaan työhön. Puhtaiden, täydellisten pakettien lähettäminen – mukaan lukien kokoonpanopiirustukset, hyväksyttyjen toimittajaluettelot ja selvitetty tuoteluettelo – on yksittäinen ohjattavin ostajan käytettävissä oleva läpimenoajan lyhennysvipu.

CM:t, jotka tarjoavat aidon 24 tunnin kokoonpanon, ylläpitävät tyypillisesti tavallisten passiivien varastoa (0402/0603 vastukset ja kondensaattorit E24/E96-sarjassa), käyttävät kaksivuoroisia SMT-linjoja ja niillä on päivystävä insinööritiimi, joka ratkaisee DFM-kyselyt ilman aukioloaikojen pullonkauloja. Tuotantomäärien osalta todellinen nopea käännöskyky edellyttää materiaalin esiasemointia ja koneen ajoitusta etukäteen – tilapäiset ruuhkatyöt tuotantomittakaavassa ovat harvoin luotettavia.

ITAR-yhteensopiva piirilevyjen valmistus: laajuus, velvollisuudet ja mitä katsoa CM:stä

International Traffic in Arms Regulations (ITAR) on Yhdysvaltain säädöskehys, jota hallinnoi Yhdysvaltain ulkoministeriön alainen puolustusalan kaupan valvontaosasto (DDTC). Se valvoo Yhdysvaltain sotatarvikeluettelossa (USML) lueteltujen puolustustarvikkeiden, puolustuspalvelujen ja niihin liittyvien teknisten tietojen vientiä ja tuontia. Armeijassa, satelliiteissa, aseissa tai tietyissä kaksikäyttöjärjestelmissä suunnitellut tai käytetyt PCB:t ovat usein ITAR-ohjattuja , ja minkä tahansa CM:n, joka valmistaa, kokoaa tai jopa käsittelee näiden levyjen teknisiä tietoja, on täytettävä ITAR-vaatimukset.

ITAR-vaatimustenmukaisuus piirilevyjen sopimusvalmistajalle sisältää useita erityisiä velvoitteita:

• Rekisteröityminen DDTC:hen: Kaikkien yhdysvaltalaisten yritysten, jotka valmistavat, vievät tai välittävät ITAR-ohjattuja puolustustarvikkeita, on rekisteröidyttävä DDTC:hen. Tämän rekisteröinnin on oltava voimassa ja uusittava vuosittain.
• Ulkomaalaisten pääsyn valvonta: ITAR rajoittaa pääsyn valvottuihin teknisiin tietoihin - mukaan lukien PCB Gerber -tiedostot, suunnitteluasiakirjat ja kokoonpanopiirustukset - yhdysvaltalaisille henkilöille (kansalaiset, lailliset pysyvät asukkaat tai henkilöt, joille on myönnetty suojattu asema). CM:illä on oltava dokumentoidut menettelyt, joilla estetään ulkomaalaisia ​​pääsemästä ITAR:n valvomiin tietoihin ilman vientilupaa tai sovellettavaa poikkeusta.
• Fyysinen erottelu: ITAR-ohjatut työalueet, tallennusjärjestelmät ja tietopalvelimet on erotettava fyysisesti tai loogisesti muista kuin ITAR-työstä tahattoman paljastamisen estämiseksi.
• Alihankkijavirta: Jos ITAR-rekisteröity CM ulkoistaa minkä tahansa osan työstä – paljaat levyt, vaatimustenmukainen pinnoitus, testaus – alihankkijalle, ITAR-velvoitteet katoavat. Prime CM on vastuussa siitä, että alihankkijat ovat myös ITAR-rekisteröityjä ja noudattavat niitä.
• Kirjanpito: ITAR edellyttää, että valmistajat pitävät kirjaa kaikista ITAR:n valvomia tuotteita koskevista tapahtumista vähintään viiden vuoden ajan.

Hyväksyessään ITAR-yhteensopivan PCB-CM:n ostajien tulee pyytää kopio toimittajan nykyisestä DDTC-rekisteröinnistä, tarkistaa teknologian valvontasuunnitelmansa (TCP) ja varmistaa, että heidän laitoksensa turva-asento – mukaan lukien IT-järjestelmät, vierailijoiden pääsy ja työntekijöiden turvatarkastus – vastaa sijoitettavan työn luokitustasoa. ITAR-rikkomuksista määrätään ankarat seuraamukset : siviilisakot enintään miljoona dollaria rikkomusta kohti ja rikosoikeudelliset seuraamukset, mukaan lukien tulevien valtion sopimusten estäminen. CM:n ITAR-asennon tarkistaminen ennen ohjelman myöntämistä, ei ensimmäisen artikkelin tarkastuksen jälkeen, on alan standardi lähestymistapa.
